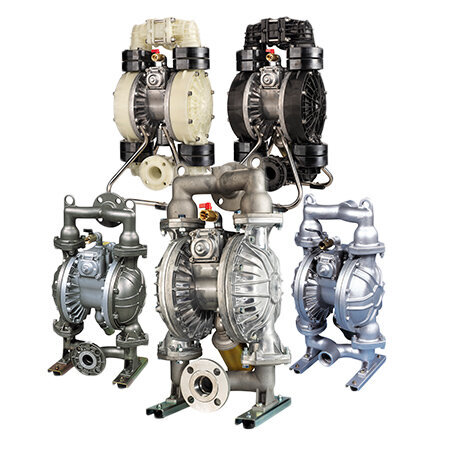

Dòng NDP-50

Cấu trúc đơn giản giúp bảo trì dễ dàng!

- Dòng NDP-50 là máy bơm màng điều khiển bằng không khí có thể vận chuyển chất lỏng dễ cháy .

- Tự mồi, bơm chất lỏng hiệu quả mà không cần mồi .
- Nó có cấu trúc an toàn không yêu cầu biện pháp chống cháy nổ nên có thể sử dụng ở bất cứ đâu.
- Có thể kiểm soát điểm dừng và lượng xả đầu tiên một cách dễ dàng và an toàn bằng cách mở và đóng van.
- Dòng NDP-50 có đường kính danh nghĩa là 2" (50 mm) và tốc độ xả tối đa khoảng 630 L/phút.
- Đường kính hạt đi qua tối đa là 8 mm hoặc nhỏ hơn.

Ứng dụng

Thu hồi chất thải/nước thải / Chuyển nước thải nhà máy / Chuyển dầu bôi trơn/dầu thủy lực /Làm sạch bể chứa dầu thô và nguyên liệu / Thu gom nước mưa / Xử lý nước thải trong quá trình bảo trì định kỳ / Chuyển mủ cao su / Chuyển bùn / Chất tách khuôn / Ứng dụng vật liệu phủ/ vận chuyển sơn tĩnh điện

LIÊN HỆ

ĐẶC TRƯNG

■ Van điều khiển độc lập trái và phải
Van điều khiển vận hành van chuyển mạch khí ở giới hạn hành trình cũng hoàn toàn không dầu.
Các con dấu động được loại bỏ vì bên trái và bên phải độc lập. Nó có khả năng chống mài mòn và cho phép máy bơm hoạt động ổn định trong thời gian dài.

■ Van chuyển khí được thiết kế độc đáo của Yamada "C Spool"
Van chuyển khí, là trái tim của bơm màng, hoàn toàn không có dầu và không cần bôi trơn thường xuyên.
Hỗ trợ vận hành bằng lò xo loại C ngăn chặn các điểm dừng trung gian và đạt được hoạt động ổn định.

Lò xo loại C ngăn chặn các điểm dừng trung gian và đạt được hoạt động ổn định.	Được trang bị nút đặt lại để giảm thiểu thời gian ngừng hoạt động trong trường hợp máy bơm dừng do mòn van chuyển mạch khí .

Cả van chuyển khí hoàn toàn không dầu và van điều khiển vận hành van chuyển khí ở giới hạn hành trình đều không có dầu. Không cần bôi trơn thường xuyên.	Dễ dàng thay thế Không cần tháo rời máy bơm khi thay thế.

THÔNG SỐ KỸ THUẬT

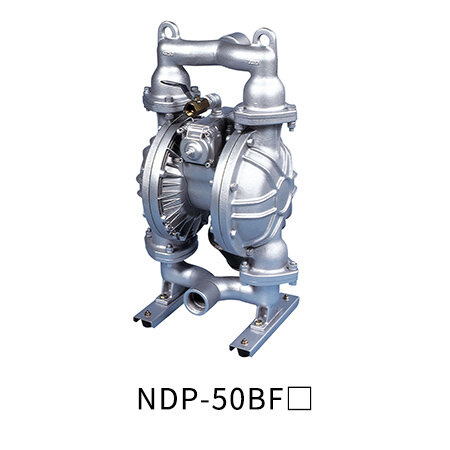

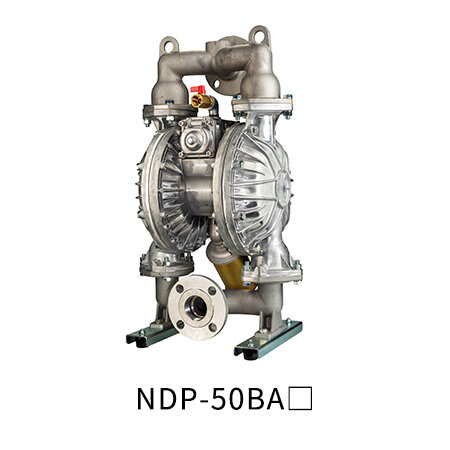

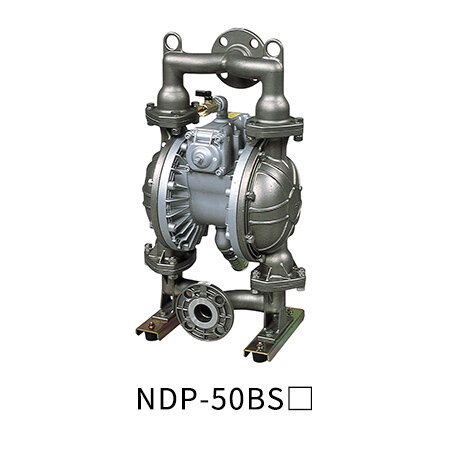

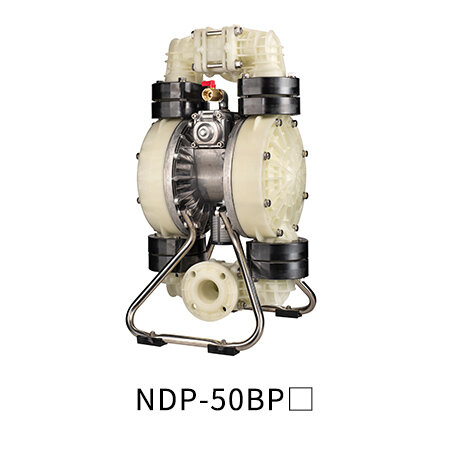

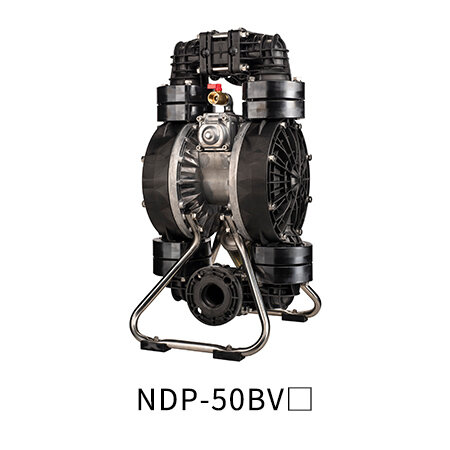

Body Material		A: Aluminum (ADC12/AC4C-T6)	S: Stainless Steel (SCS14)	F:Cast Iron (FC250)	P:GF Polypropylene (PP-GF)	V:CF Kynar(R) (PVDF-CF)
Diaphragm Material
C: Neoprene (CR)		NDP-50BAC (852661)	NDP-50BSC (852663)	NDP-50BFC (852834)	NDP-50BPC (852665)	－
N: Buna N (NBR)		NDP-50BAN (852329)	NDP-50BSN (852332)	NDP-50BFN (852830)	NDP-50BPN (852335)	－
E: EPDM		NDP-50BAE (852662)	NDP-50BSE (852664)	NDP-50BFE (852835)	NDP-50BPE (852666)	NDP-50BVE (853272)
V: Viton(R) (FKM)		NDP-50BAV (852313)	NDP-50BSV (852314)	NDP-50BFV (852833)	NDP-50BPV (852315)	NDP-50BVV (853273)
T: PTFE (PTFE)		NDP-50BAT (852331)	NDP-50BST (852334)	NDP-50BFT (852832)	NDP-50BPT (852337)	NDP-50BVT (852484)
H: Hytrel(R) (TPEE)		NDP-50BAH (852330)	NDP-50BSH (852333)	NDP-50BFH (852831)	NDP-50BPH (852336)	NDP-50BVH (852488)
S: Santoprene(R) (TPO)		NDP-50BAS (852713)	NDP-50BSS (852714)	NDP-50BFS (852836)	NDP-50BPS (852715)	NDP-50BVS (852776)
H/T: Hytrel(R) (TPEE)		NDP-50BAH/T (853029)	NDP-50BSH/T (853030)	NDP-50BFH/T (853031)	NDP-50BPH/T (853032)	－
W: PTFE+EPDM		NDP-50BAW (855293)	NDP-50BSW (855295)	NDP-50BFW (855298)	NDP-50BPW (855300)	NDP-50BVW (855303)
Wetted Parts Material
Flat Valve		NDP-50B○H/T,B○W: PTFE Others: Same as the diaphragm material
Valve Seat		NDP-50BAT,B○W: A5056 Others: Same as the diaphragm material	NDP-50BST,B○W: SUS316 Others: Same as the diaphragm material	NDP-50BFT: SUS316 Others: Same as the diaphragm material	PP	PTFE
Valve Stopper		Same as the body material (integrated type)
Center Disk		A5056	SUS316	SS400	PP-GF SCS13(Insert material)	PVDF-CF SCS13 (Insert material)
Specifications
Nominal Diameter		2"(50 mm)
Material Connection	Suction Port	JIS flange 10K 50A equivalent		Rc 2	JIS flange 10K 50A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 3/4 (W/air valve)
	Exhaust Port	Rc 1 (W/silencer)
Air Supply Pressure		0.2～0.7 MPa *1
Maximum Discharge Pressure		0.7 MPa
Water Discharge/Cycle		NDP-50B○T: 2500mL NDP-50B○W: 1800mL Other diaphragm: 4300mL			NDP-50B○T: 2100mL NDP-50B○W: 2000mL Other diaphragm: 4300mL
Maximum Flow Rate		NDP-50B○T: 600 L/min 3 NDP-50B○W: 630 L/min 3 Other diaphragm: 660 L/min *3			NDP-50B○T: 550 L/min 3 Other diaphragm: 600 L/min 3
Maximum Air Consumption		NDP-50B○W: 6400 L/min（ANR） Other diaphragm: 6300 L/min（ANR）			NDP-50B○W: 5600 L/min（ANR） Other diaphragm: 6000 L/min（ANR）
Maximum Size Solid		Maximum 8 mm
Suction Head Lift		NDP-50B○W: 2 m　NDP-50B○T: 3 m Others: 5 m
Net Weight		NDP-50BAT: 32.5 kg NDP-50BAW: 33.5 kg Others: 34.5 kg	NDP-50BST: 58.5 kg NDP-50BSW: 59.5 kg Others: 62.0 kg	NDP-50BFT: 61.5 kg NDP-50BFW: 62.5 kg Others: 65.0 kg

*1 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.

*2 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.

*3 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
