Dòng NDP-20
  • ndp201.jpg

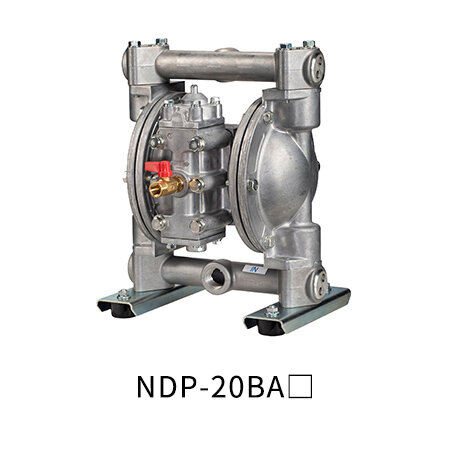

  • ndp-20ba.jpg

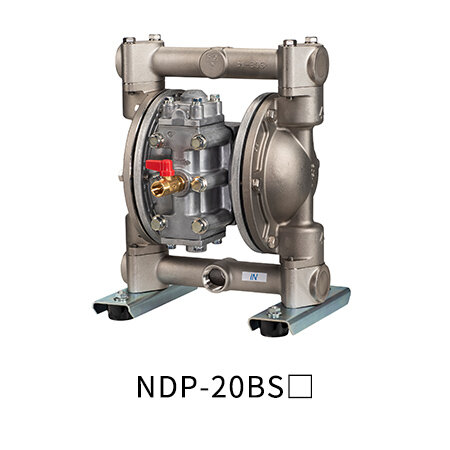

  • ndp-20bs.jpg

Dòng NDP-20

Chuyên mục: NDP: Dòng Tiêu chuẩn

Kích thước nhỏ và lượng xả lớn !
- Dòng NDP-20 là máy bơm màng điều khiển bằng không khí, có thể vận chuyển chất lỏng rất dễ cháy ở áp suất cao, đồng thời có khả năng chống cháy nổ và có thiết kế an toàn.
- Đây là loại hoàn toàn tự mồi, bơm chất lỏng hiệu quả mà không cần mồi.
- Bơm màng này phù hợp với chất lỏng dạng bùn

- Dòng NDP-20 có đường kính danh nghĩa là 3/4" (20 mm) và tốc độ xả tối đa khoảng 110 L/phút.
- Đường kính hạt đi qua tối đa (Maximum Size Soild) nhỏ hơn 2 mm



Công dụng chính

Thu gom chất lỏng/bùn thải/ Cung cấp sơn cho máy sơn cuộn/ Thu gom dầu cắt/ Chất kết dính/Vật liệu phủ khuôn

LIÊN HỆ
ĐẶC TRƯNG

■ Van điều khiển độc lập trái và phải
Van điều khiển vận hành van chuyển mạch khí ở giới hạn hành trình cũng hoàn toàn không dầu.
Các con dấu động được loại bỏ vì bên trái và bên phải độc lập. Nó có khả năng chống mài mòn và cho phép máy bơm hoạt động ổn định trong thời gian dài.

■ Van chuyển khí được thiết kế độc đáo của Yamada "C Spool"
Van chuyển khí, là trái tim của bơm màng, hoàn toàn không có dầu và không cần bôi trơn thường xuyên.
Hỗ trợ vận hành bằng lò xo loại C ngăn chặn các điểm dừng trung gian và đạt được hoạt động ổn định.

Lò xo loại C ngăn chặn các điểm dừng trung gian và đạt được hoạt động ổn định. Được trang bị nút đặt lại để giảm thiểu thời gian ngừng hoạt động trong trường hợp máy bơm dừng do mòn van chuyển mạch khí .

cspring.jpg resetbtn.jpg
Cả van chuyển khí hoàn toàn không dầu
và van điều khiển vận hành van chuyển khí ở giới hạn hành trình đều không có dầu. Không cần bôi trơn thường xuyên.		 Dễ dàng thay thế
Không cần tháo rời máy bơm khi thay thế.
không dầu.jpg

THÔNG SỐ KỸ THUẬT

- Nhấn chọn một model để xem đường cong hiệu suất tương ứng.
Body Material A: Aluminum
(ADC12)		 S: Stainless Steel
（SCS14）		 P: GF Polypropylene
（PP-GF）		 P: GF Polypropylene
（PP-GF）
Diaphragm Material
C: Neoprene
(CR)		 NDP-20BAC
(851316)		 NDP-20BSC
(851321)		 NDP-20BPC
(851663)		 NDP-20BPC-FL
(853819)
N: Buna N (NBR)
(NBR)		 NDP-20BAN
(851317)		 NDP-20BSN
(851322)		 NDP-20BPN
(852596)		 NDP-20BPN-FL
(853820)
E: EPDM(EPDM) NDP-20BAE
(851318)		 NDP-20BSE
(851323)		 NDP-20BPE
(852407)		 NDP-20BPE-FL
(853821)
V: Viton(R)
(FKM)		 NDP-20BAV
(851319)		 NDP-20BSV
(851324)		 NDP-20BPV
(852597)		 NDP-20BPV-FL
(853822)
T: PTFE NDP-20BAT
(851320)		 NDP-20BST
(851325)		 NDP-20BPT
(851664)		 NDP-20BPT-FL
(853823)
H: Hytrel(R)
(TPEE)		 NDP-20BAH
(851729)		 NDP-20BSH
(851730)		 NDP-20BPH
(851734)		 NDP-20BPH-FL
(853824)
S: Santoprene(R)
(TPO)		 NDP-20BAS
(852690)		 NDP-20BSS
(852691)		 NDP-20BPS
(852692)		 NDP-20BPS-FL
(853825)
H/T: Hytrel(R)
(TPEE)		 NDP-20BAH/T
(851875)		 NDP-20BSH/T
(851876)		 NDP-20BPH/T
(851877)		 NDP-20BPH/T-FL
(853826)
Wetted Parts Material
Ball Valve NDP-20B〇H/T: PTFE　Others: Same as the diaphragm material
Valve Seat SMS1025 SUS316 PP-GF PP-GF
Valve Stopper ADC12 SCS14 PP-GF PP-GF
Center Disk NDP-20BAT: A5056
Others: SUS316		 SUS316 PP-GF
SUS13 (Insert material)		 PP-GF
SUS13 (Insert material)
Specifications
Nominal Diameter 3/4"(20 mm)
Material Connection Suction Port Rc 3/4 JIS flange
10K 20A equivalent
Discharge Port Rc 3/4 JIS flange
10K 20A equivalent
Air Connection Supply Port Rc 1/4 (W/air valve)
Exhaust Port Rc 3/4 (W/silencer)
Air Supply Pressure 0.2~0.7 Mpa *1
Maximum Discharge Pressure 0.7MPa
Water Discharge/Cycle

Fluorine resin diaphragm: 240 mL *2 Other diaphragm: 350 mL *2
Maximum Flow Rate

Fluorine resin diaphragm: 100 L/min *3 Other diaphragm: 110 L/min *3
Maximum Air Consumption Fluorine resin diaphragm: 1400 L/min (ANR) Other diaphragm: 1200 L/min (ANR)
Maximum Size Solid Maximum 2 mm
Suction Head Lift NDP-20B○T: 1.5 m Others: 3 m
Net Weight 9.0 kg 14.0 kg 8.0 kg 8.0 kg

*1 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.

*2 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.

*3 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
