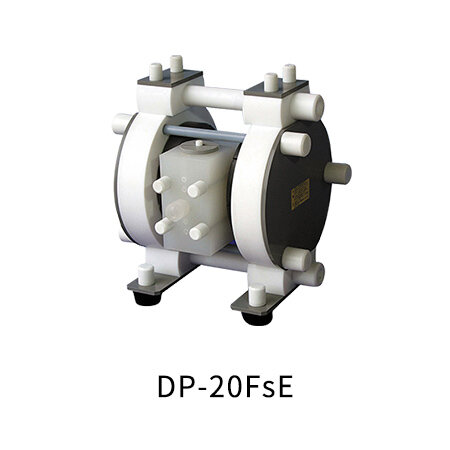

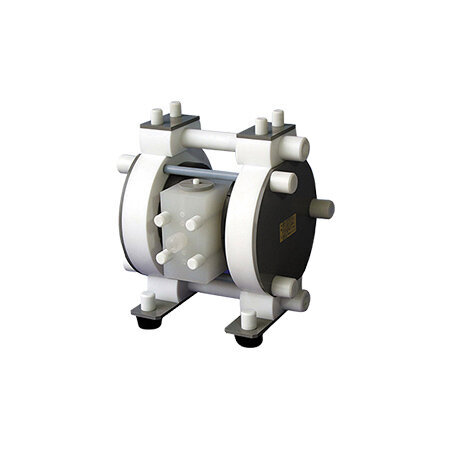

Dòng DP-FsE

Chuyên mục: Dòng F

Đặc điểm kỹ thuật phi kim loại chống ăn mòn! Thiết kế an toàn với đặc tính chống cháy nổ nội tại.
Bơm màng mô hình phi kim loại sử dụng nhựa làm vật liệu ngay cả cho các bộ phận chính và sử dụng mô hình điều khiển cảm biến hành trình sợi quang của dòng DP-Fs.
Ngay cả khi màng ngăn nguyên khối bị hỏng, việc nhiễm ion kim loại vẫn được ngăn chặn và máy bơm có thể yên tâm vận hành trong môi trường ăn mòn nên phù hợp cho việc vận chuyển bùn CMP.

■ Ứng dụng chính
Chuyển chất lỏng dễ cháy trong khu vực chống cháy nổ/Chuyển hóa chất, nước tinh khiết và chất lỏng thải

LIÊN HỆ

■ Đặc điểm kỹ thuật seal

Seal cứng
Hỗ trợ sự giãn nở và co lại của nhựa do chu trình nhiệt và có khả năng chống lại sự thay đổi nhiệt độ.

■ Đặc điểm phi kim loại

Đĩa trung tâm màng ngăn một mảnh không có màng ngăn với đĩa trung tâm và màng ngăn tích hợp. Việc thay thế cực kỳ đơn giản và có chi phí vận hành tuyệt vời.	Thanh trung tâm bằng nhựa Bằng cách sử dụng nhựa làm vật liệu thanh trung tâm, sẽ đạt được phi kim loại.

■ Sử dụng Điều khiển cảm biến đột quỵ bằng sợi quang.

Sử dụng mô hình điều khiển cảm biến hành trình bằng sợi quang có thể được sử dụng ngay cả ở những khu vực chống cháy nổ.

◆ Điều khiển cảm biến “Cảm biến đột quỵ sợi quang”

Model phi kim loại, chống cháy nổ
Bằng cách trang bị cảm biến hành trình sợi quang, máy bơm có thể được sử dụng ở những khu vực chống cháy nổ.

Điều khiển cảm biến = Chuyển động tịnh tiến ổn định
Một cảm biến tiệm cận phát hiện điểm cuối hành trình của màng ngăn và bộ điều khiển bơm nhận được tín hiệu cảm biến sẽ điều khiển việc chuyển đổi van điện từ 3 vị trí 5 cổng loại ống xả trung tâm.

Kết nối bộ đếm tùy chọn cho phép quản lý hành trình
Bằng cách đếm số lần thanh trung tâm đã di chuyển, có thể xác định khi nào các bộ phận cần được thay thế.

cảm biến_đột quỵ.jpg

Valve Shape and Model Number
Ball Valve		DP-10FsE (Material connection: Screw) (853598)	DP-10FsE (Material connection: Flange) (853907)	DP-20FsE (Material connection: Screw) (853599)	DP-20FsE (Material connection: Flange) (853908)
Body Material
Center Body		Polypropylene (PPG)
Pump Body		PTFE
Wetted Parts Material
Diaphragm PTFE		PTFE
Valve PTFE
Valve Seat PTFE
Valve Stopper PTFE
Center Disk PFA		Integrated with diaphragm

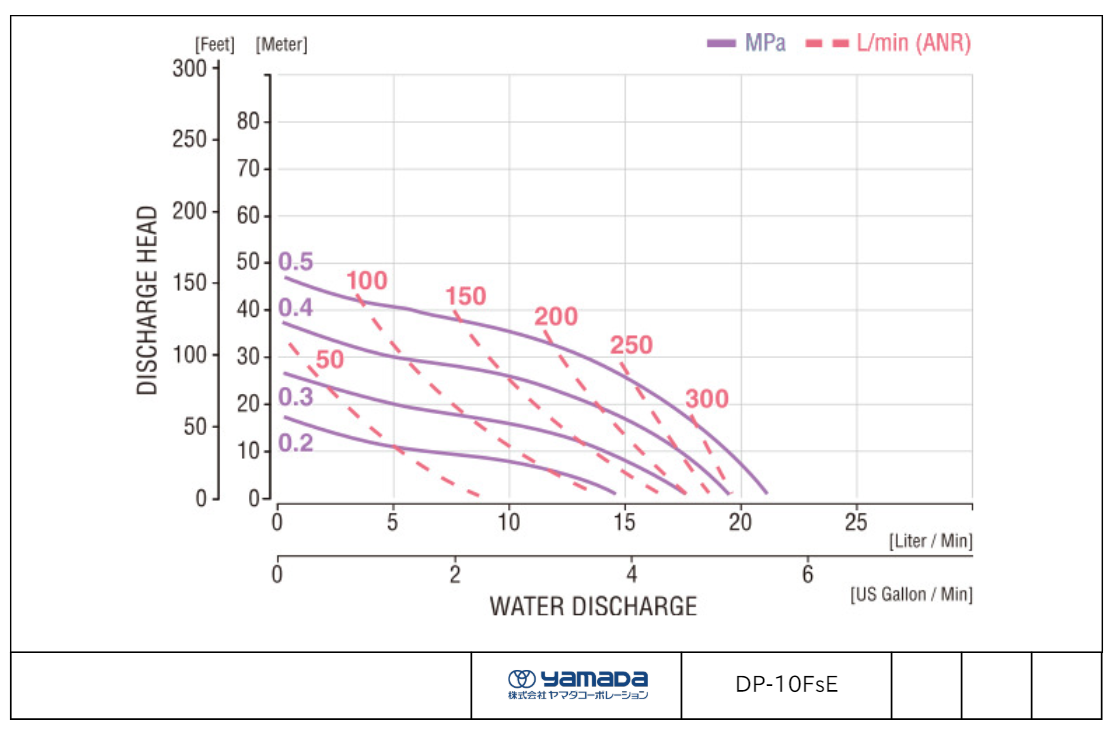

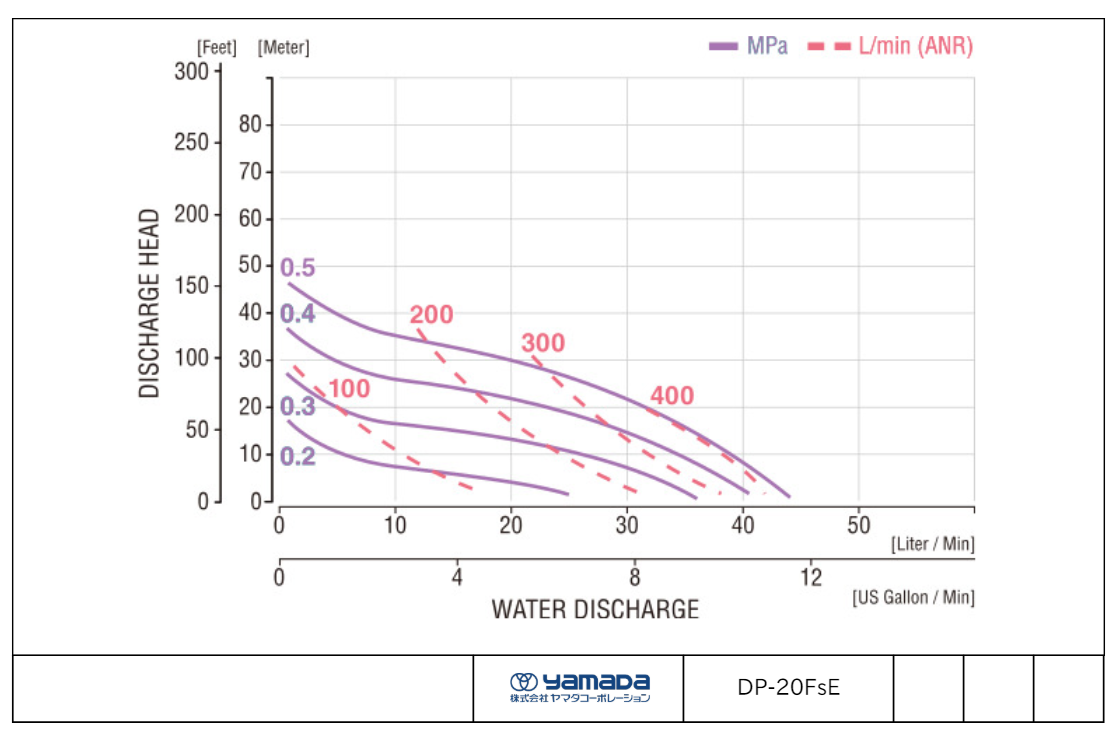

Specifications
Nominal Diameter		3/8" (10 mm)		3/4" (20 mm)
Material Connection	Suction Port	Rc 3/8 (F)	JIS flange 10K 10A equivalent	Rc 3/4 (F)	JIS flange 10K 20A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 1/4 x 2 (Shared supply and exhaust port x 2) *1
	Exhaust Port
Air Supply Pressure		0.2~0.5 MPa *2
Maximum Discharge Pressure		0.5 MPa
Water Discharge/Cycle		60 mL *3		180 mL *3
Maximum Flow Rate		20 L/min		45 L/min
Maximum Air Consumption		350 L/min (ANR)		450 L/min (ANR)
Maximum Size Solid		Maximum 1 mm		Maximum 2 mm
Viscosity Limit		Maximum 1 Pa·s		Maximum 2 Pa·s
Temp Range	Ambient	0~70 °C
	Liquid Temperature	0~80 °C
Noise Level		80 dB		82 dB
Net Weight		11.3 kg		18.6 kg

*1 The pipe length from the air supply valve (solenoid valve, etc.) to the pump shall be 1.5 m or less. If piping from the exhaust port of the air supply valve to another location, the pipe length to the end of the exhaust port shall be 5 m or less.
*2 The compressed air quality shall satisfy quality classes both 2 and 3 specified in “JIS B8392-1:2000 Compressed air for general use.”
(Maximum particle diameter: 1 μm, Maximum open air pressure: －20°C, Maximum oil concentration: 0.1 mg/m3)
The maximum supply air pressure of a type with a resin-made pump body depends on the liquid temperature.
*3 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.
