Dòng DP-F

Chuyên mục: Dòng F

Dành cho các ứng dụng hóa học như vận chuyển hóa chất!

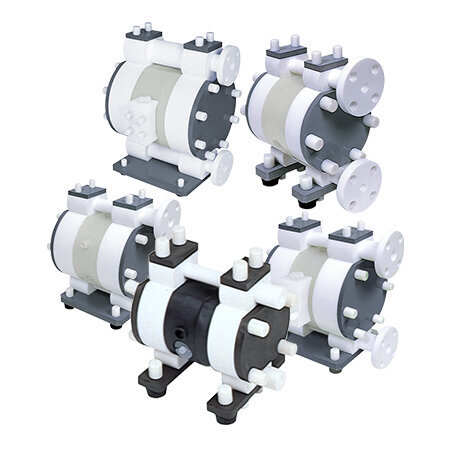

Bơm màng loại nhựa sử dụng nhựa flo (PTFE/PFA) cho màng ngăn và thân bơm và nhựa (PPS/PP/HDPE) cho thân trung tâm.
Nó có khả năng chống ăn mòn tuyệt vời bao gồm cả việc vận chuyển các chất lỏng như axit mạnh và kiềm mạnh, vì vậy nó ngăn ngừa ô nhiễm từ các ion kim loại và thậm chí có thể được sử dụng trong môi trường ăn mòn.

Máy bơm có đặc điểm kỹ thuật con dấu tiêu chuẩn. Loại van phẳng là tùy chọn (được sản xuất theo đơn đặt hàng).
Liên hệ với chúng tôi để biết thêm chi tiết.

■ Ứng dụng chính
Chuẩn bị nguyên liệu thô (Các loại dung môi khác nhau) Chuyển nước tinh khiết và hóa chất

LIÊN HỆ

■ Đặc điểm kỹ thuật Seal

Seal tiêu chuẩn
Một Seal PVC giúp hấp thụ những thay đổi về kích thước của phần khớp nối cho bơm nhựa flo.

tiêu chuẩn_seal.jpg

■ Van chuyển đổi không khí được thiết kế độc quyền của Yamada “C-spool”
Van chuyển đổi không khí ở phần trung tâm của bơm màng hoàn toàn không có dầu nên không cần bôi trơn thường xuyên.
Hỗ trợ vận hành bằng cách sử dụng lò xo chữ C giúp ngăn chặn tình trạng dừng trong quá trình vận hành và đạt được hoạt động ổn định.

Lò xo chữ C ngăn chặn tình trạng ngừng hoạt động trong quá trình vận hành Đạt được hoạt động ổn định.	Được trang bị Nút đặt lại Thời gian ngừng hoạt động do ngừng bơm trong trường hợp độ mòn của van công tắc khí được giữ ở mức tối thiểu.

Hoàn toàn không có dầu Cả van chuyển đổi khí và van điều khiển kích hoạt van chuyển đổi khí ở giới hạn hành trình đều được thiết kế không có dầu. Không cần bôi trơn thường xuyên.	Thay thế đơn giản Không cần phải tháo rời máy bơm khi thay thế.

Valve Shape and Model Number

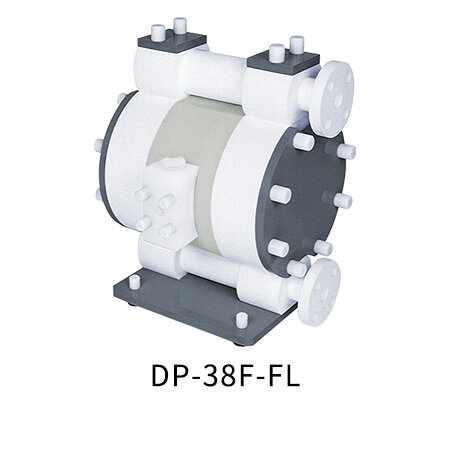

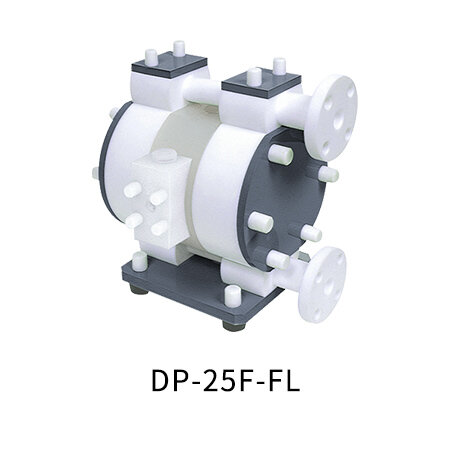

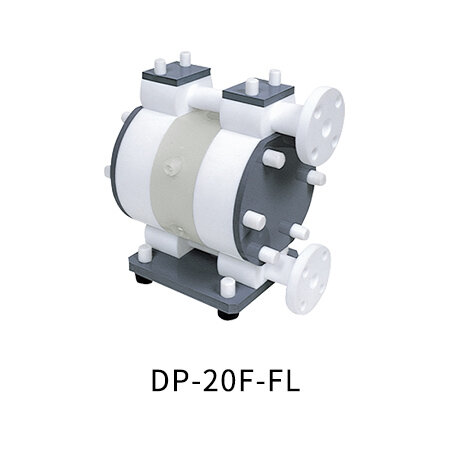

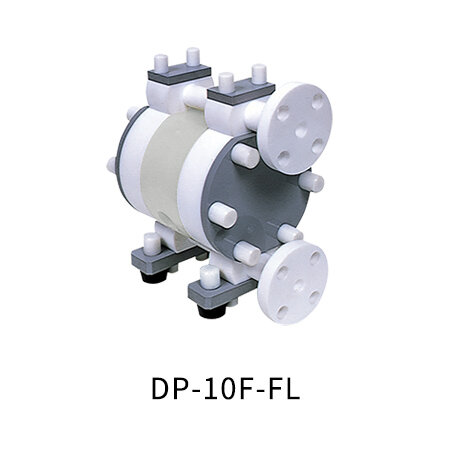

Ball Valve		－	DP-10F (Material connection: Screw) (853620)	DP-10F (Material connection: Flange)(853622)	DP-20F (Material connection: Screw)(853621)	DP-20F (Material connection: Flange)(853623)	DP-25F (853601) *1	DP-38F (853606) *1
Flat Valve		DP-5F (853656)	Built to order, so please contact us.
Body Material
Center Body		PPS	Polypropylene (PPG)				HDPE
Pump Body		PTFE
Wetted Parts Material
Diaphragm PTFE		PTFE
Valve PTFE
Valve Seat PTFE
Valve Stopper PTFE
Center Disk PFA		PFA, SUS316 (Insert material)
Specifications
Nominal Diameter		1/4" (8 mm)	3/8" (10 mm)		3/4" (20 mm)		1" (25 mm)
Material Connection	Suction Port	Rc 1/4 (F)	Rc 3/8 (F) *2	JIS flange 10K 10A equivalent	Rc 3/4 (F) *2	JIS flange 10K 20A equivalent	JIS flange 10K 25A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 1/4 (F) (W/air valve) *3					Rc 3/8 (F) (W/air valve) *3	Rc 1/2 (F) (W/air valve) *3
	Exhaust Port	Rc 3/8 (F) (W/internal silencer)	Rc 3/8 (F) (W/silencer)				Rc 3/4 (F) (W/silencer)
Air Supply Pressure		0.2~0.5 MPa *4					0.2~0.7 MPa *4
Maximum Discharge Pressure		0.5 MPa					0.7 MPa
Water Discharge/Cycle		13 mL *5	65 mL *5		150 mL *5		300 mL *5	700 mL *5
Maximum Flow Rate		11 L/min *6	27 L/min *6		54 L/min *6		64 L/min *6	95 L/min *6
Maximum Air Consumption		170 L/min (ANR)	250 L/min (ANR)		350 L/min (ANR)		900 L/min (ANR)	1500 L/min (ANR)
Maximum Size Solid		－ *7	Maximum 1 mm *7		Maximum 2 mm *7		Maximum 3 mm *7
Viscosity Limit		Maximum 0.5 Pa·s	Maximum 1 Pa·s		Maximum 2 Pa·s		Maximum 2.5 Pa·s
Temp Range	Ambient	0~70 °C
	Liquid Temperature	0~80 °C
Noise Level		71 dB	82 dB		85 dB		88 dB	90 dB
Suction Head Lift	Ball Valve	－	0.5 m		0.7 m		2 m
	Flat Valve	1.5 m	2 m		3 m		4 m
Net Weight		3.4 kg	6.7 kg	7.2 kg	14.6 kg	15.5 kg	32.0 kg	52.0 kg

*1 DP-25F and DP-38F are built to order, so please confirm the delivery.
*2 The DP-10F and DP-20F suction port and discharge port can be connected using a standard Rc screw and flange, as well as NPT screw and ANSI flange (special order).
*3 For the air to be supplied, use purified air filtered with a 1 μm filter, or nitrogen gas (N2).

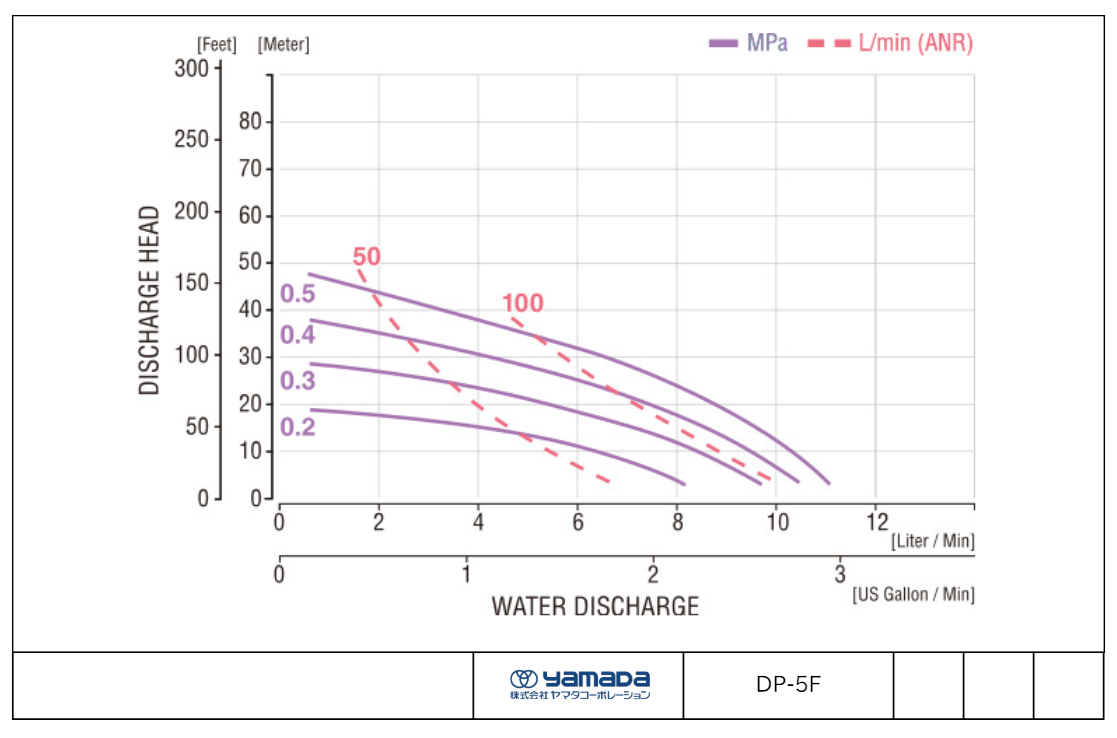

*4 The maximum supply air pressure for a type with resin-made pump body will depend on the liquid temperature. Please check the liquid temperature - pressure correlation chart.
*5 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.

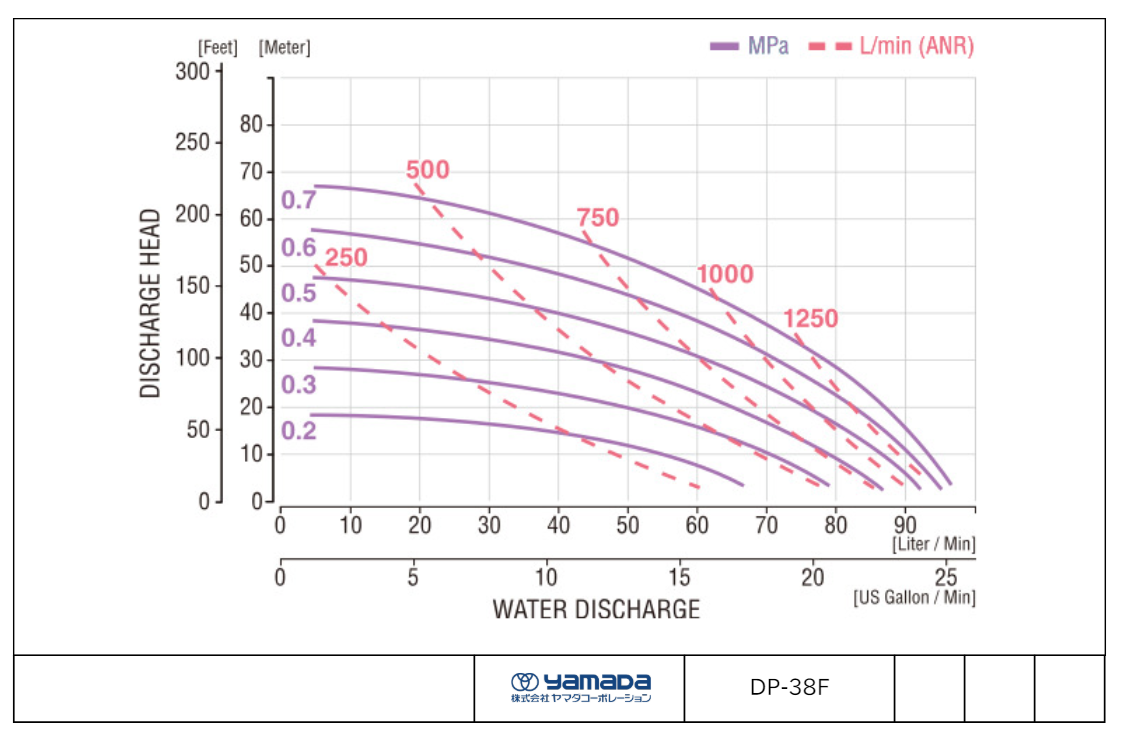

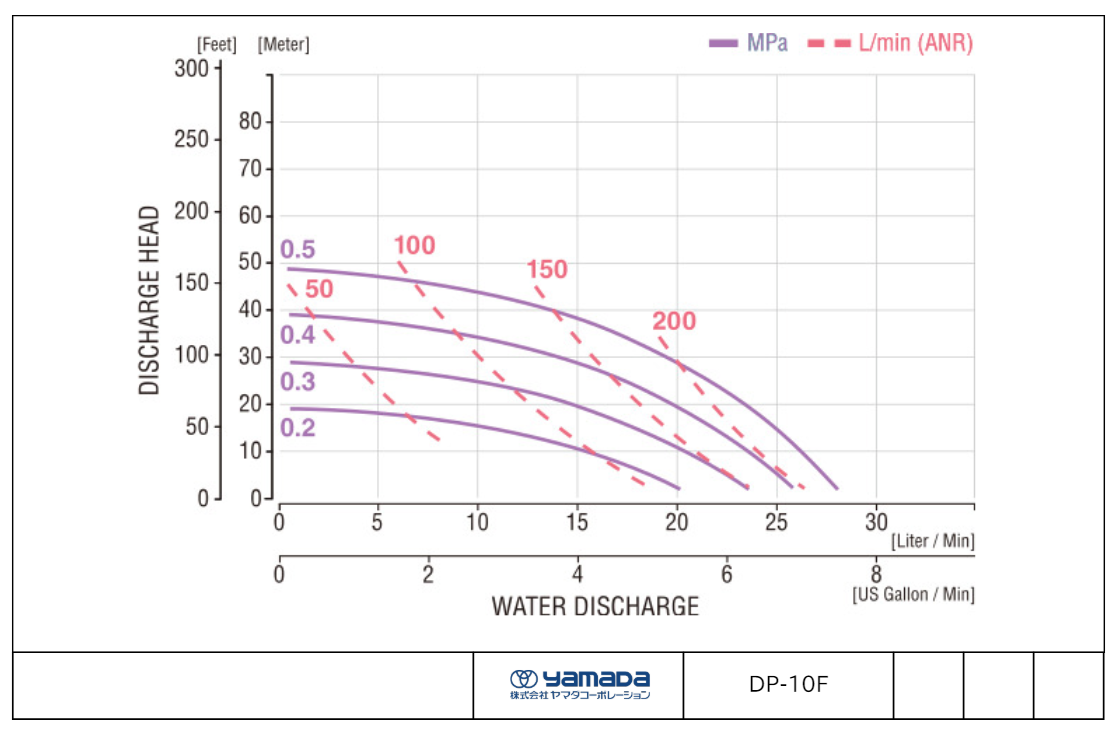

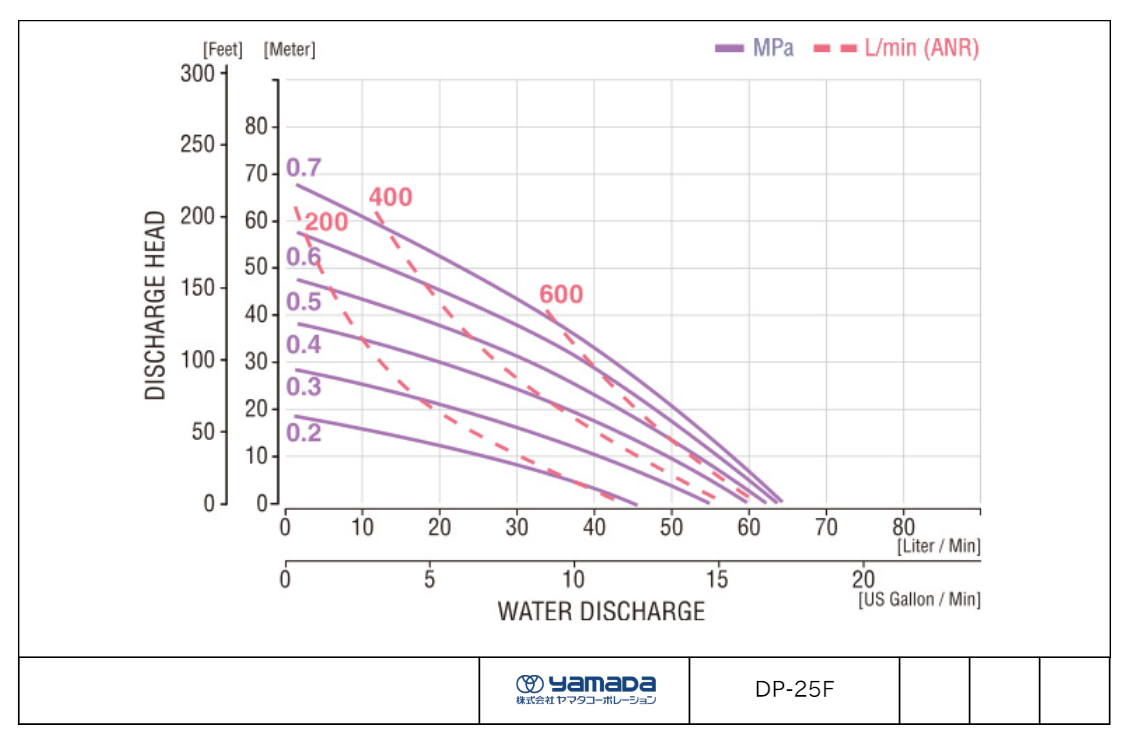

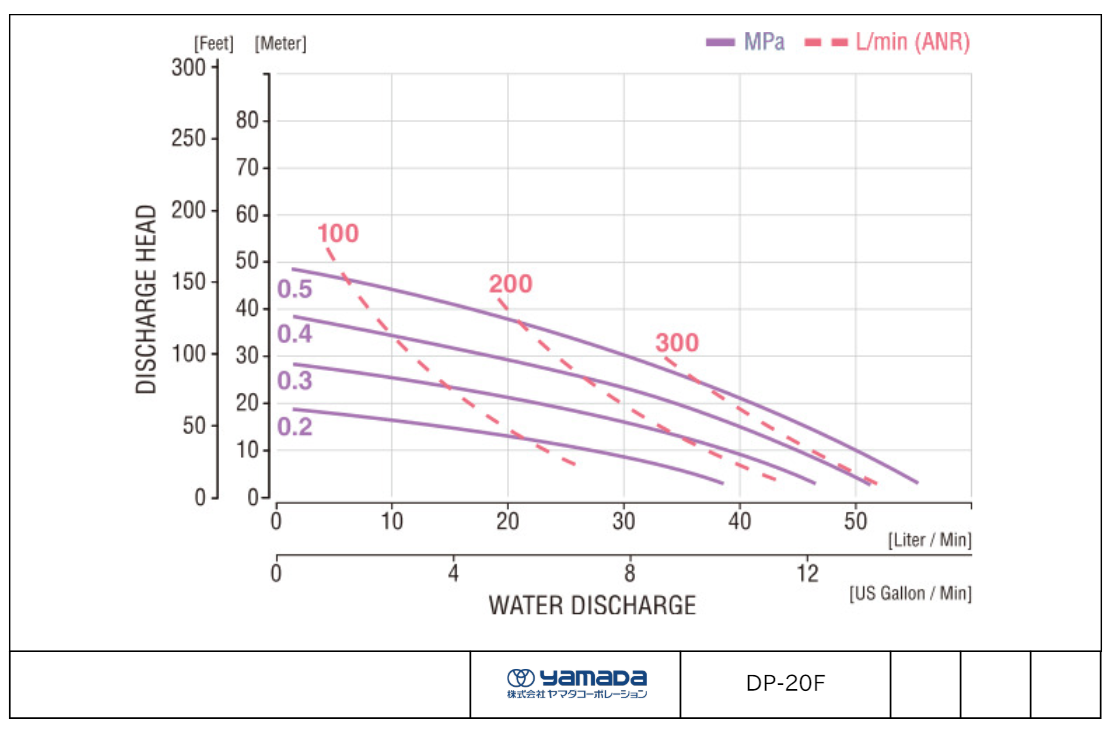

*6 The maximum flow rate is based on test data using purified water at room temperature (20°C). In addition, the water discharge will differ depending on the air pressure, head, etc., so refer to the performance curve for details.
*7 The flat valve type cannot handle slurry. • In the case of a pump made of resin, it is possible that its original performance cannot be demonstrated due to extreme temperature changes. In order to maintain performance, install the pump and store parts with care.
