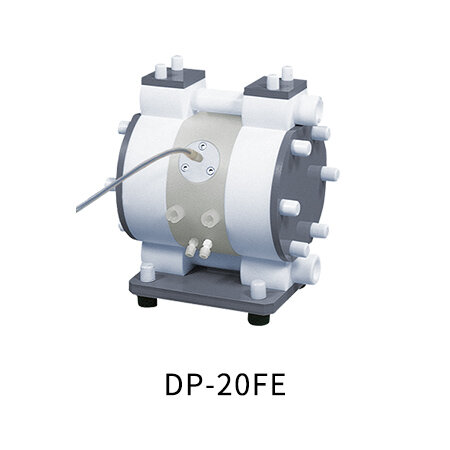

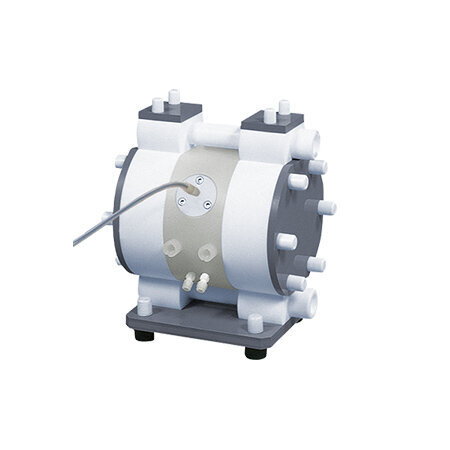

Dòng DP-FE

Chuyên mục: Dòng F

Mô hình điều khiển cảm biến giúp giảm thiểu rủi ro ngừng hoạt động trong quá trình vận hành!
Bơm màng loại nhựa sử dụng nhựa flo (PTFE/PFA) cho màng ngăn và thân bơm và nhựa (PPS/PP/HDPE) cho thân trung tâm. Máy bơm hoạt động đáng tin cậy ở hành trình thấp và hoạt động có thể được quản lý bằng PLC.

Nếu vận chuyển hóa chất dễ cháy, hãy sử dụng dòng DP-FE/D, sử dụng cảm biến hành trình sợi quang có đặc tính chống cháy nổ.
Máy bơm có đặc điểm kỹ thuật con dấu tiêu chuẩn. Loại van phẳng là tùy chọn (được sản xuất theo đơn đặt hàng). Liên hệ với chúng tôi để biết thêm chi tiết.

■ Ứng dụng chính
Chuyển chất lỏng dễ cháy trong khu vực chống cháy nổ/Chuyển hóa chất, nước tinh khiết và chất lỏng thải

LIÊN HỆ

■ Đặc điểm kỹ thuật của seal

Seal tiêu chuẩn
Một seal PVC hấp thụ những thay đổi về kích thước của phần nối của bơm nhựa flo.

tiêu chuẩn_seal.jpg

■ Mẫu điều khiển cảm biến với cảm biến tiệm cận tích hợp truyền tần số cao Cảm
biến tích hợp trong máy bơm sẽ phát hiện điểm cuối hành trình và bộ điều khiển máy bơm sẽ chuyển van điện từ để vận hành máy bơm.

◆ Điều khiển cảm biến “Cảm biến tiệm cận”

Điều khiển cảm biến = Chuyển động tịnh tiến ổn định
Một cảm biến tiệm cận phát hiện điểm cuối hành trình của màng ngăn và bộ điều khiển bơm nhận được tín hiệu cảm biến sẽ điều khiển việc chuyển đổi van điện từ 3 vị trí 5 cổng loại ống xả trung tâm.

Kết nối bộ đếm tùy chọn cho phép quản lý hành trình
Bằng cách đếm số lần chuyển động của thanh trung tâm, có thể xác định thời điểm khi cần thay thế các bộ phận.

cảm biến_đột quỵ.jpg

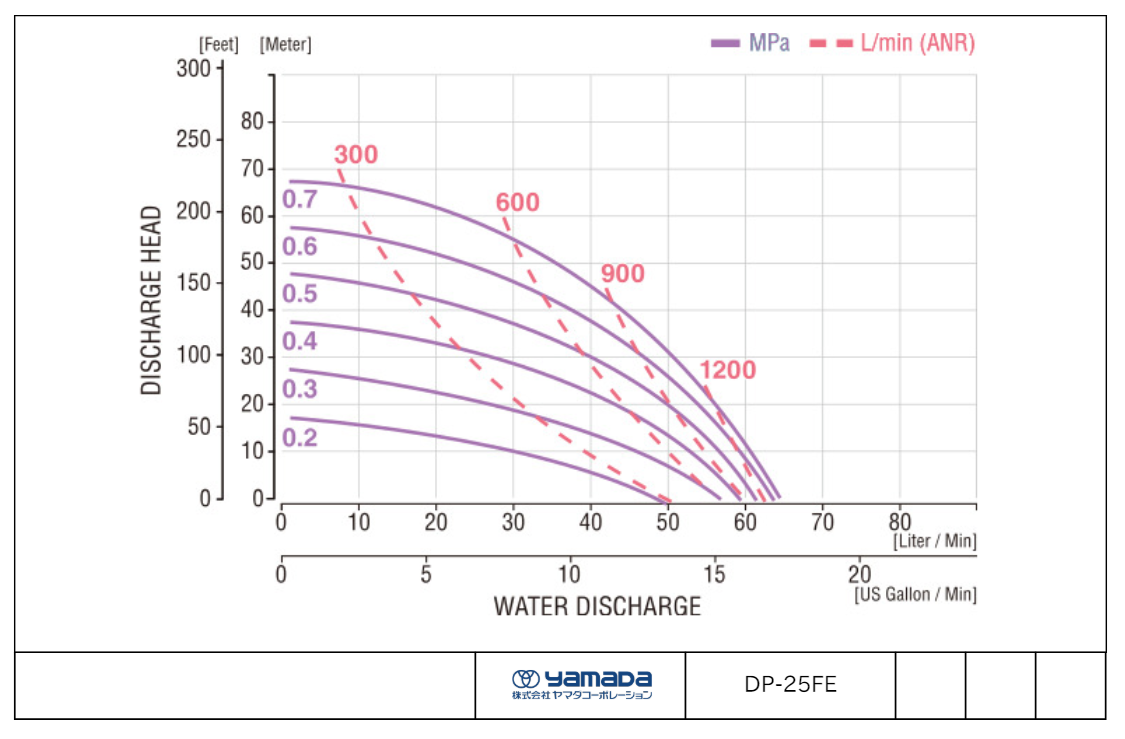

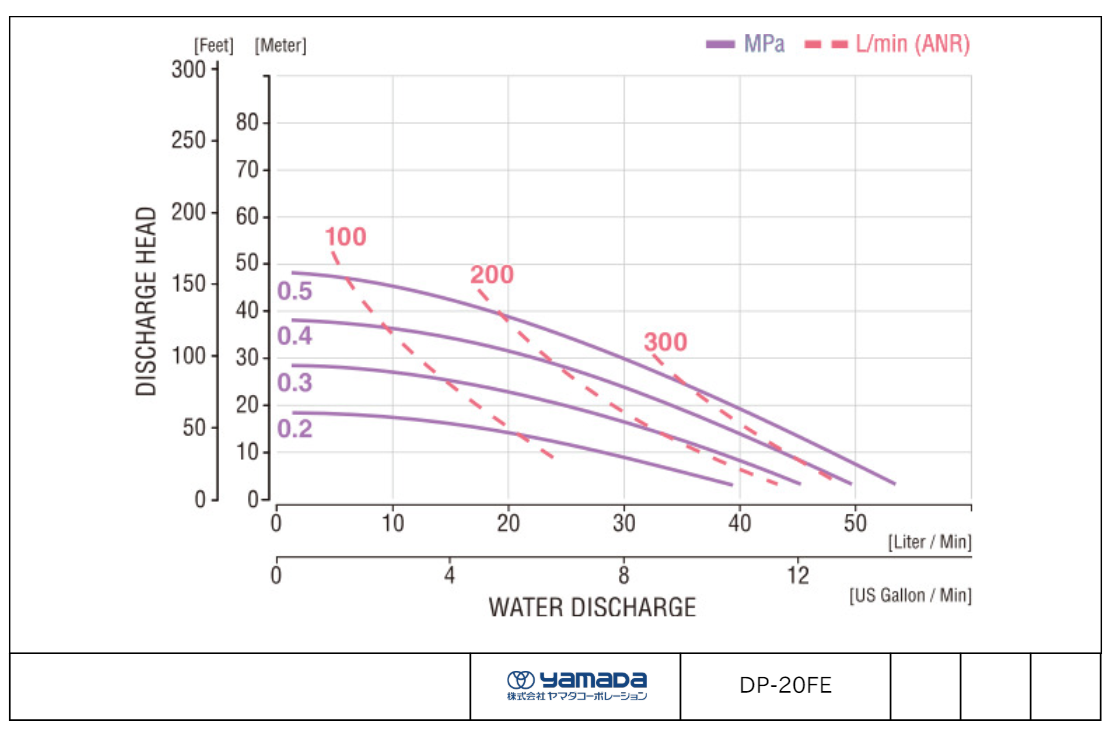

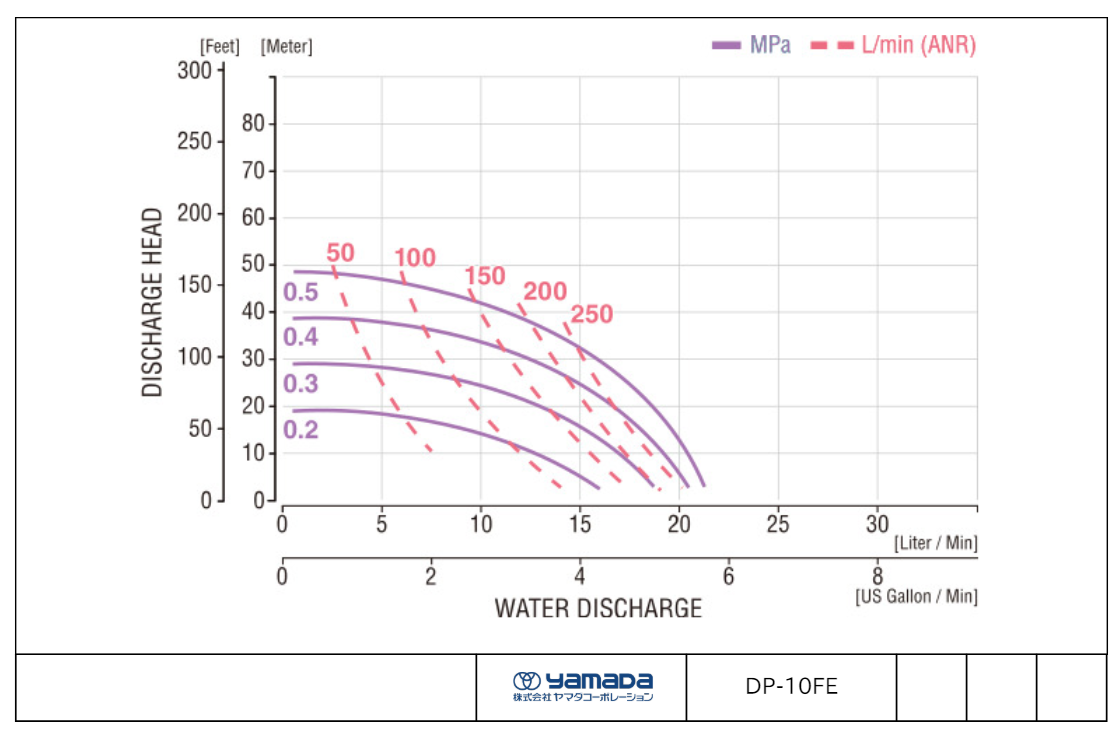

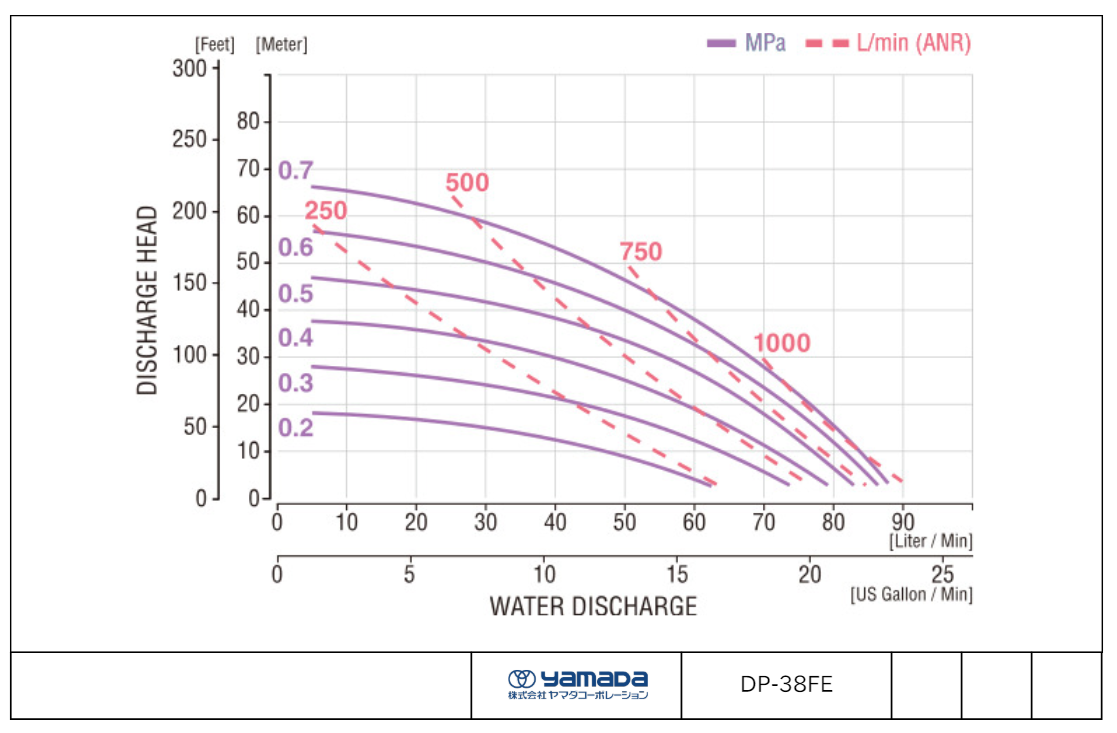

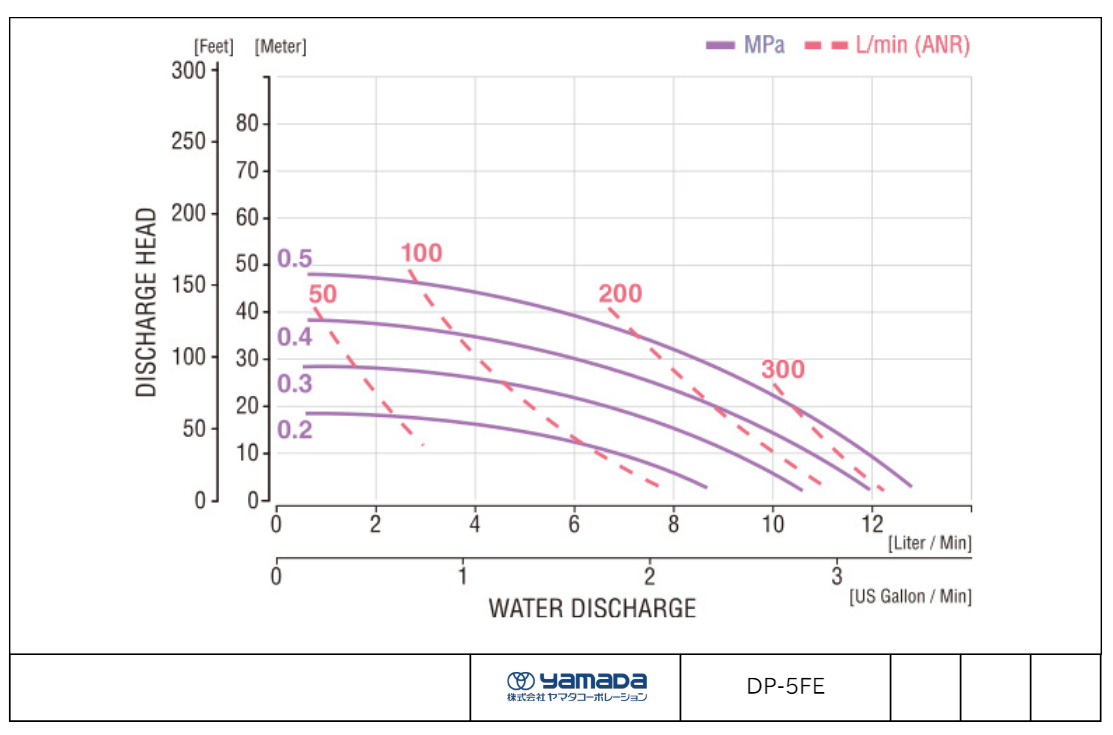

THÔNG SỐ KỸ THUẬT

Valve Shape and Model Number
Ball Valve		－	DP-10FE (Material connection: Screw)(853612)	DP-10FE (Material connection: Flange)(853624)	DP-20FE (Material connection: Screw)(853613)	DP-20FE (Material connection: Flange) (853625)	DP-25FE (853609) *1	DP-38FE (853607) *1
Flat Valve		DP-5FE (853657)	Built to order, so please contact us.
Body Material
Center Body		PPS	Polypropylene (PPG)				HDPE
Pump Body		PTFE
Wetted Parts Material
Diaphragm PTFE		PTFE
Valve PTFE
Valve Seat PTFE
Valve Stopper PTFE
Center Disk PFA		PFA, SUS316 (Insert material)
Specifications
Nominal Diameter		1/4" (8 mm)	3/8" (10 mm)		3/4" (20 mm)		1" (25 mm)
Material Connection	Suction Port	Rc 1/4 (F)	Rc 3/8 (F) *2	JIS flange 10K 10A equivalent	Rc 3/4 (F) *2	JIS flange 10K 20A equivalent	JIS flange 10K 25A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 1/4 x 2 (Shared supply and exhaust port x 2) *3					Rc 1/2 x 2 (Shared supply and exhaust port x 2) *3
	Exhaust Port
Air Supply Pressure		0.2~0.5 MPa *4					0.2~0.7 MPa *4
Maximum Discharge Pressure		0.5 MPa					0.7 MPa
Water Discharge/Cycle		18 mL *5	60 mL *5		200 mL *5		300 mL *5	560 mL *5
Maximum Flow Rate		12 L/min *6	20 L/min *6		52 L/min *6		65 L/min *6	85 L/min *6
Maximum Air Consumption		300 L/min (ANR)	350 L/min (ANR)		400 L/min (ANR)		1400 L/min (ANR)	1000 L/min (ANR)
Maximum Size Solid		－ *7	Maximum 1 mm *7		Maximum 2 mm *7		Maximum 3 mm *7
Viscosity Limit		Maximum 0.5 Pa·s	Maximum 1 Pa·s		Maximum 2 Pa·s		Maximum 2.5 Pa·s
Temp Range	Ambient	0~70 °C
	Liquid Temperature	0~80 °C
Noise Level		71 dB	82 dB		85 dB
Suction Head Lift	Ball Valve	－	0.5 m		0.7 m		2 m
	Flat Valve	1.5 m	2 m		3 m		4 m
Net Weight		3.4 kg	7.2 kg		15.5 kg		31.0 kg	51.0 kg

*1 DP-25FE and DP-38FE are built to order, so please confirm the delivery.
*2 The DP-10FE and DP-20FE suction port and discharge port can be connected using a standard Rc screw and flange, as well as NPT screw and ANSI flange (special order).
*3 The pipe length from the air supply valve (solenoid valve, etc.) to the pump shall be 1.5 m or less. If piping from the exhaust port of the air supply valve to another location, the pipe length to the end of the exhaust port shall be 5 m or less.
*4 The maximum supply air pressure for a type with resin-made pump body will depend on the liquid temperature.
*5 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.
*6 The maximum flow rate is based on test data using a Φ8 x Φ6 x 2.5 m connection air tube, 0.5 MPa of supply air pressure, purified water, head 0, and at room temperature. However, the DP-25FE and DP-38FE are based on test data using a Φ12 x Φ10 x 2.5 m connection air tube and 0.7 MPa of supply air pressure.
*7 The flat valve type cannot handle slurry. • In the case of standalone pump sales for the DP-FE series, only a 2.5 m sensor cable is included, and the pump controller (MFC-24), solenoid valve, etc. are sold separately.
