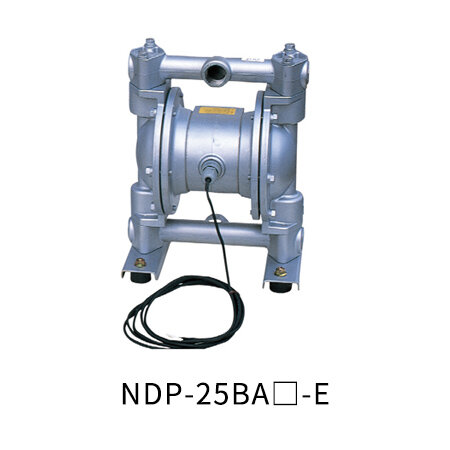

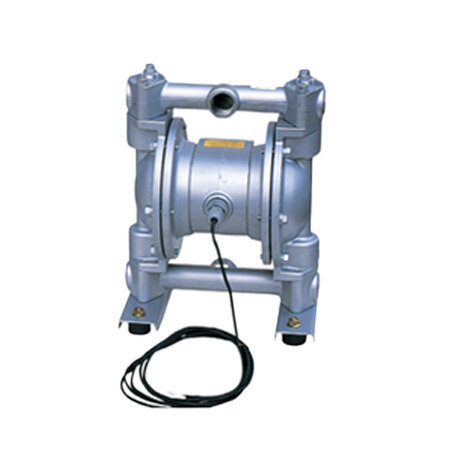

Dòng NDP-E-25

Chuyên mục: NDP: Dòng E

Nhẹ và nhỏ gọn! Cấu trúc đơn giản và bảo trì dễ dàng
Model này có cảm biến tiệm cận truyền tần số cao tích hợp.
Bơm màng này hoạt động bằng cách phát hiện cảm biến và điều khiển việc chuyển mạch van điện từ. Loại tự hút hoàn toàn có thể bơm chất lỏng ra ngoài hiệu quả mà không cần bơm mồi.
NDP-25-E có đường kính danh nghĩa là 1" (25 mm) và tốc độ dòng chảy tối đa khoảng 105 L/phút.
Chất rắn có kích thước tối đa là 3 mm trở xuống.
* NDP-E thì không chống cháy nổ

■ Ứng dụng chính
Chuyển mực và bột màu/Tuần hoàn và phun chất tách khuôn, bơm nước thải và dầu thải của nhà máy/Cung cấp sơn đến máy tráng cuộn/Chuyển đất sét và men/Cung cấp dầu, chất lỏng làm mát, sơn, v.v.

LIÊN HỆ

ĐẶC TRƯNG

■ Mẫu điều khiển cảm biến với cảm biến tiệm cận tích hợp truyền tần số cao Cảm
biến tích hợp trong máy bơm sẽ phát hiện điểm cuối hành trình và bộ điều khiển máy bơm sẽ chuyển van điện từ để vận hành máy bơm.
◆ Điều khiển cảm biến “Cảm biến tiệm cận”

Điều khiển cảm biến = Chuyển động tịnh tiến ổn định

Một cảm biến tiệm cận phát hiện điểm cuối hành trình của màng ngăn và bộ điều khiển bơm nhận tín hiệu cảm biến sẽ điều khiển việc chuyển đổi van điện từ 5 cổng loại 3 vị trí xả trung tâm.

Kết nối bộ đếm tùy chọn cho phép quản lý đột quỵ

Bằng cách đếm số lần thanh trung tâm đã di chuyển, có thể xác định được khi nào cần thay thế các bộ phận.
cảm biến_đột quỵ.jpg

THÔNG SỐ KỸ THUẬT

Body Material		A: Aluminum （ADC12）	S: Stainless Steel （SCS14）	F: Cast Iron （FC45C）	P: GF Polypropylene （PP-GF）	V:CF Kynar(R) （PVDF-CF）
Diaphragm Material
C: Neoprene (CR)		NDP-25BAC-E （853118）	NDP-25BSC-E （853125）	NDP-25BFC-E （853132）	NDP-25BPC-E （853139）	－
N: Buna N (NBR)		NDP-25BAN-E （853119）	NDP-25BSN-E （853126）	NDP-25BFN-E （853133）	NDP-25BPN-E （853140）	－
E: EPDM		NDP-25BAE-E （853120）	NDP-25BSE-E （853127）	NDP-25BFE-E （853134）	NDP-25BPE-E （853141）	NDP-25BVE-E （854947）
V: Viton(R) (FKM)		NDP-25BAV-E （853121）	NDP-25BSV-E （853128）	NDP-25BFV-E （853135）	NDP-25BPV-E （853142）	NDP-25BVV-E （854948）
T: PTFE		NDP-25BAT-E （853122）	NDP-25BST-E （853129）	NDP-25BFT-E （853136）	NDP-25BPT-E （853143）	NDP-25BVT-E （854949）
H: Hytrel(R) (TPEE)		NDP-25BAH-E （853123）	NDP-25BSH-E （853130）	NDP-25BFH-E （853137）	NDP-25BPH-E （853144）	－
S: Santoprene(R) (TPO)		NDP-25BAS-E （853124）	NDP-25BSS-E （853131）	NDP-25BFS-E （853138）	NDP-25BPS-E （853145）	－
Wetted Parts Material
Ball Valve		Same as the diaphragm material
Valve Seat		SMS1025	SUS316	SMS1025	PP-GF	PVDF-CF
Valve Stopper		ADC12	SCS14	SCS14	PP-GF	PVDF-CF
Center Disk		NDP-25BAT-E: A5056 Others:SUS316	SUS316	SUS316	PP-GF SCS13 (Insert material)	PVDF-CF SCS13 (Insert material)

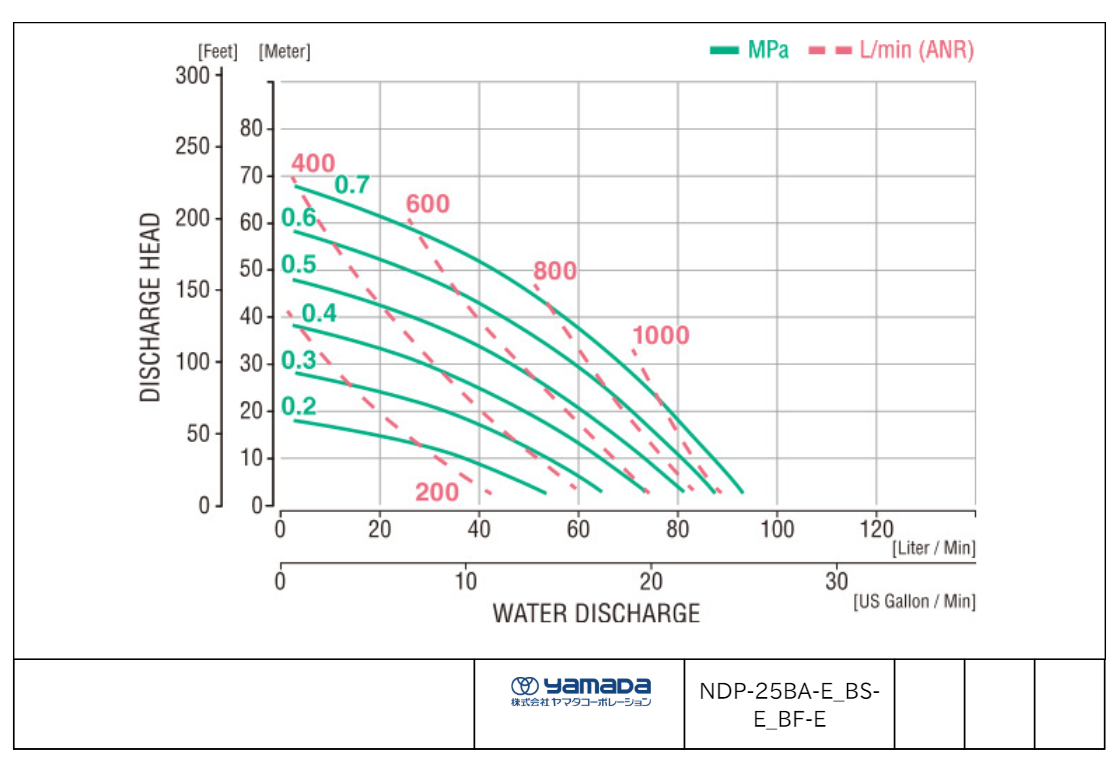

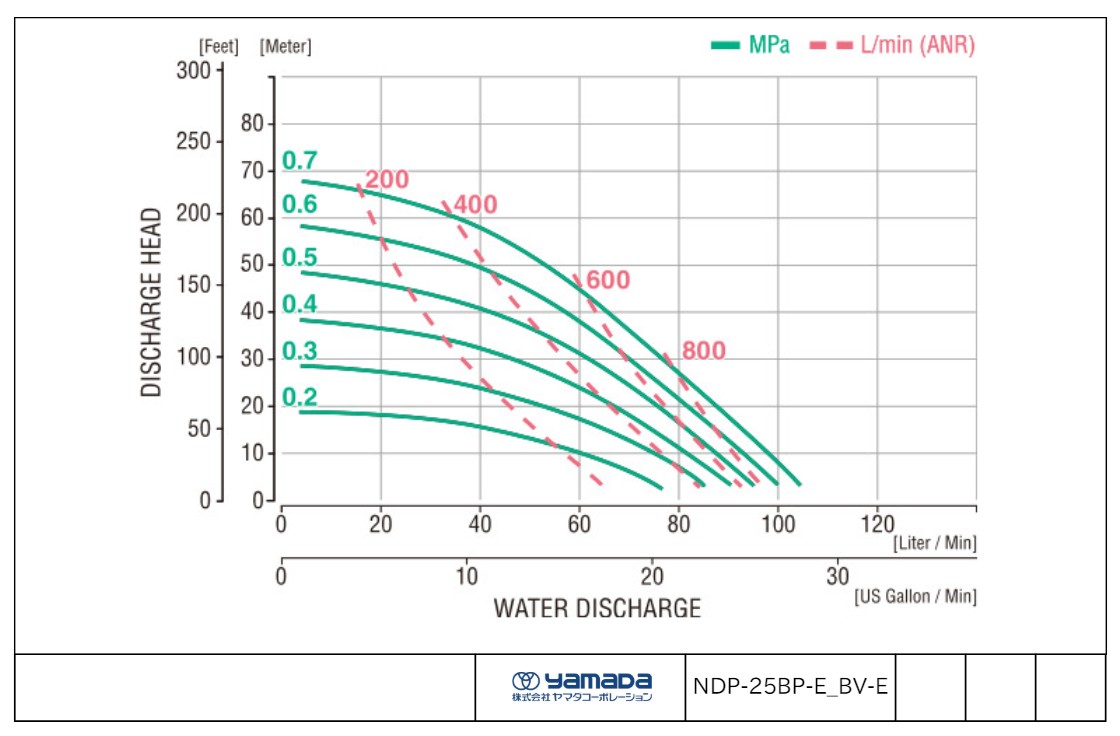

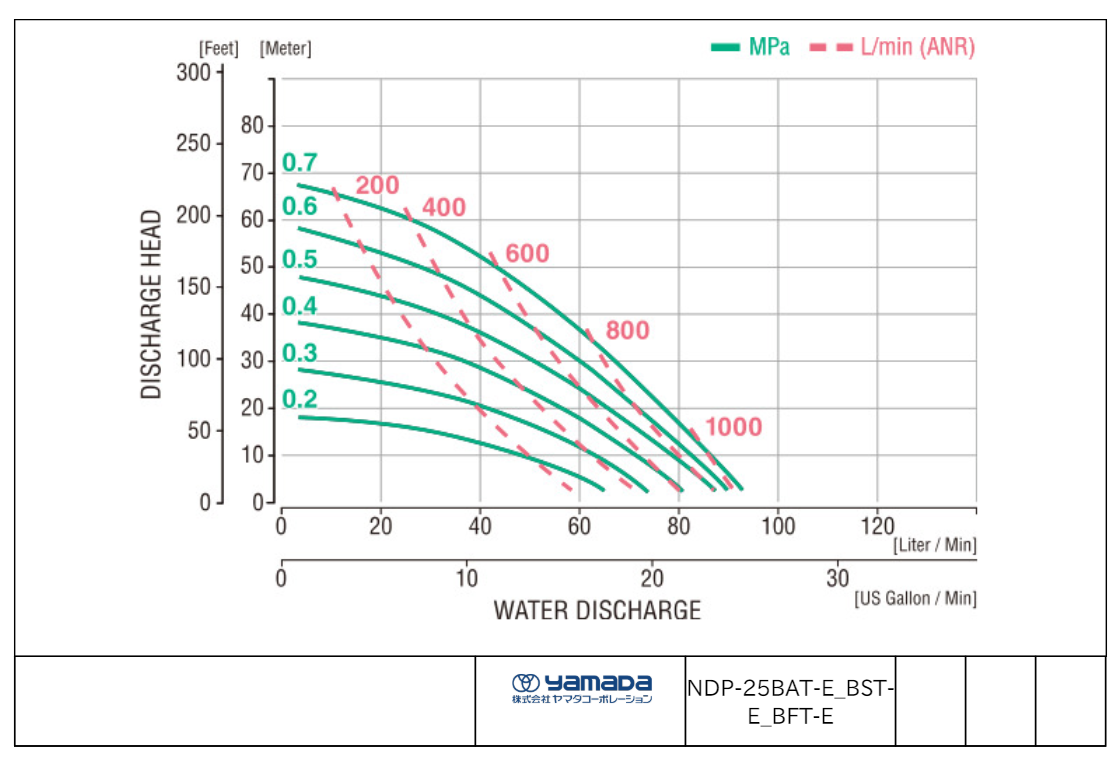

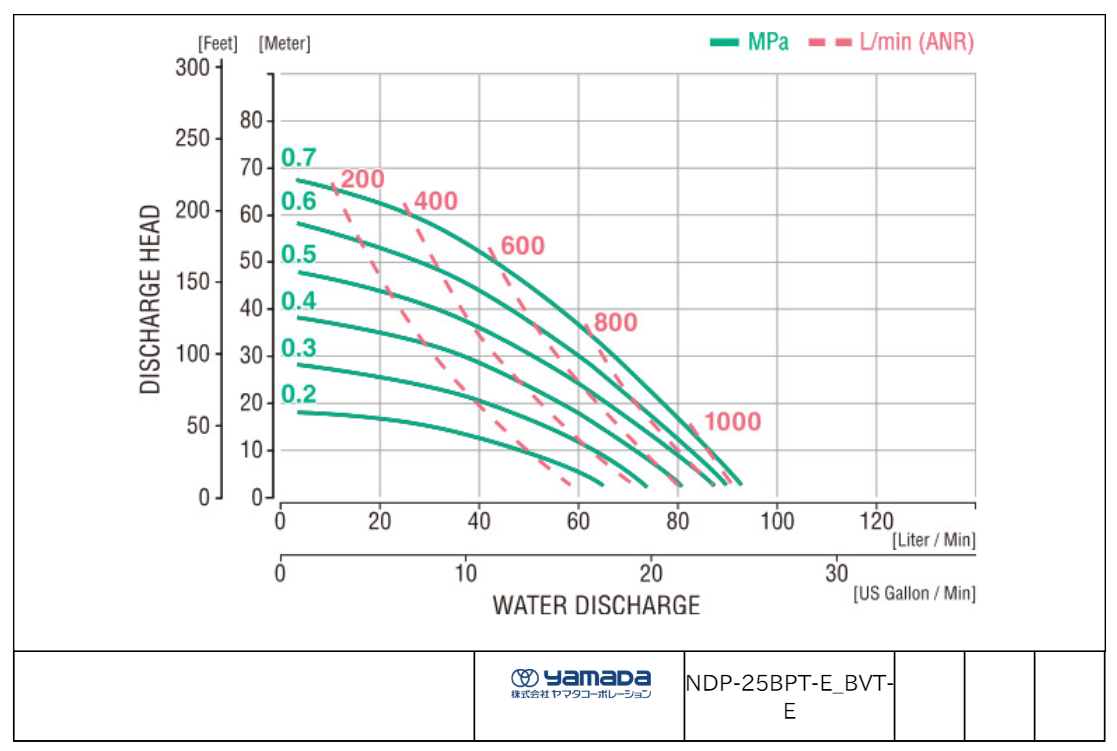

Specifications
Nominal Diameter		1"（25 mm）
Material Connection	Suction Port	Rc 1
	Discharge Port	Rc 1
Air Connection	Supply Port	Rc 3/8 x 2 (Shared supply and exhaust port x 2) *1
	Exhaust Port
Air Supply Pressure		0.2~0.7 MPa *2
Maximum Discharge Pressure		0.7 MPa
Water Discharge/Cycle		Fluorine resin diaphragm: 500 mL 3 Other diaphragm: 600 mL 3

Maximum Flow Rate		Fluorine resin diaphragm: 90 L/min 4 Other diaphragm: 105 L/min 4
Maximum Air Consumption		1000 L/min（ANR）
Maximum Size Solid		Maximum 3 mm
Suction Head Lift		NDP-25B○T-E: 2 m Others: 5 m
Net Weight		12.0 kg	19.0 kg	19.0 kg	10.0 kg	12.5 kg

*1 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.

*2 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.

*3 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
