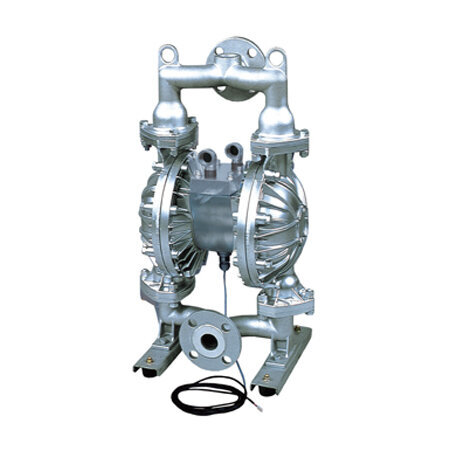

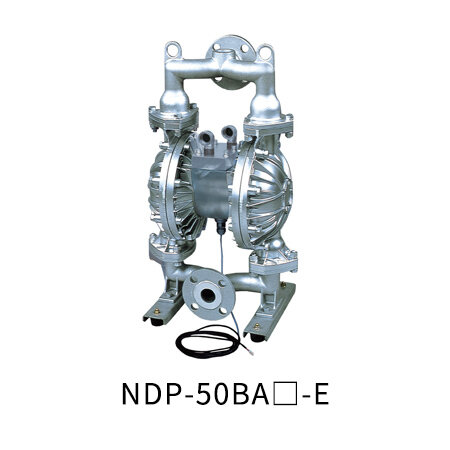

Dòng NDP-50-E

Chuyên mục: NDP: Dòng E

Cấu trúc đơn giản và bảo trì dễ dàng
Model này có cảm biến tiệm cận truyền tần số cao tích hợp.
Bơm màng này hoạt động bằng cách phát hiện cảm biến và điều khiển việc chuyển mạch van điện từ. Loại tự hút hoàn toàn có thể bơm chất lỏng ra ngoài hiệu quả mà không cần bơm mồi.
NDP-50-E có đường kính danh nghĩa là 2" (50 mm) và tốc độ dòng chảy tối đa khoảng 500 L/phút.
Chất rắn có kích thước tối đa là 8 mm trở xuống.
* NDP-E thì không chống cháy nổ

■ Ứng dụng chính
Chuyển mực và bột màu/Tuần hoàn và phun chất tách khuôn, bơm nước thải và dầu thải của nhà máy/Cung cấp sơn đến máy tráng cuộn/Chuyển đất sét và men/Cung cấp dầu, chất lỏng làm mát, sơn, v.v.

LIÊN HỆ

ĐẶC TRƯNG

■ Mẫu điều khiển cảm biến với cảm biến tiệm cận tích hợp truyền tần số cao Cảm
biến tích hợp trong máy bơm sẽ phát hiện điểm cuối hành trình và bộ điều khiển máy bơm sẽ chuyển van điện từ để vận hành máy bơm.
◆ Điều khiển cảm biến “Cảm biến tiệm cận”

Điều khiển cảm biến = Chuyển động tịnh tiến ổn định

Một cảm biến tiệm cận phát hiện điểm cuối hành trình của màng ngăn và bộ điều khiển bơm nhận tín hiệu cảm biến sẽ điều khiển việc chuyển đổi van điện từ 5 cổng loại 3 vị trí xả trung tâm.

Kết nối bộ đếm tùy chọn cho phép quản lý đột quỵ

Bằng cách đếm số lần thanh trung tâm đã di chuyển, có thể xác định được khi nào cần thay thế các bộ phận.
cảm biến_đột quỵ.jpg

THÔNG SỐ KỸ THUẬT

Body Material		A: Aluminum （ADC12/AC4C-T6）	S: Stainless Steel （SCS14）	F: Cast Iron （FC250）	P: GF Polypropylene（PP-GF）
Diaphragm Material
C: Neoprene (CR)		NDP-50BAC-E （853181）	NDP-50BSC-E （853188）	NDP-50BFC-E （853195）	NDP-50BPC-E （853202）
N: Buna N (NBR)		NDP-50BAN-E （853177）	NDP-50BSN-E （853184）	NDP-50BFN-E （853191）	NDP-50BPN-E （853198）
E: EPDM		NDP-50BAE-E （853182）	NDP-50BSE-E （853189）	NDP-50BFE-E （853196）	NDP-50BPE-E （853203）
V: Viton(R) (FKM)		NDP-50BAV-E （853180）	NDP-50BSV-E （853187）	NDP-50BFV-E （853194）	NDP-50BPV-E （853201）
T: PTFE		NDP-50BAT-E （853179）	NDP-50BST-E （853186）	NDP-50BFT-E （853193）	NDP-50BPT-E （853200）
H: Hytrel(R) (TPEE)		NDP-50BAH-E （853178）	NDP-50BSH-E （853185）	NDP-50BFH-E （853192）	NDP-50BPH-E （853199）
S: Santoprene(R) (TPO)		NDP-50BAS-E （853183）	NDP-50BSS-E （853190）	NDP-50BFS-E （853197）	NDP-50BPS-E （853204）
Wetted Parts Material
Ball Valve		Same as the diaphragm material
Valve Seat		NDP-50BAT-E: A5056 Others: Same as the diaphragm material	NDP-50BST-E: SUS316 Others: Same as the diaphragm material	NDP-50BFT-E: SUS316 Others: Same as the diaphragm material	PP
Valve Stopper		Same as the body material (integrated type)
Center Disk		A5056	SUS316	SS400	PP-GF SCS13 (Insert material)
Specifications
Nominal Diameter		2"（50 mm）
Material Connection	Suction Port	JIS flange 10K 50A equivalent		Rc 2	JIS flange 10K 50A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 1/2 x 2 (Shared supply and exhaust port x 2) *1
	Exhaust Port
Air Supply Pressure		0.2~0.7 MPa *2
Maximum Discharge Pressure		0.7 MPa
Water Discharge/Cycle		Fluorine resin diaphragm: 2.1 L Other diaphragm: 4.3 L *3

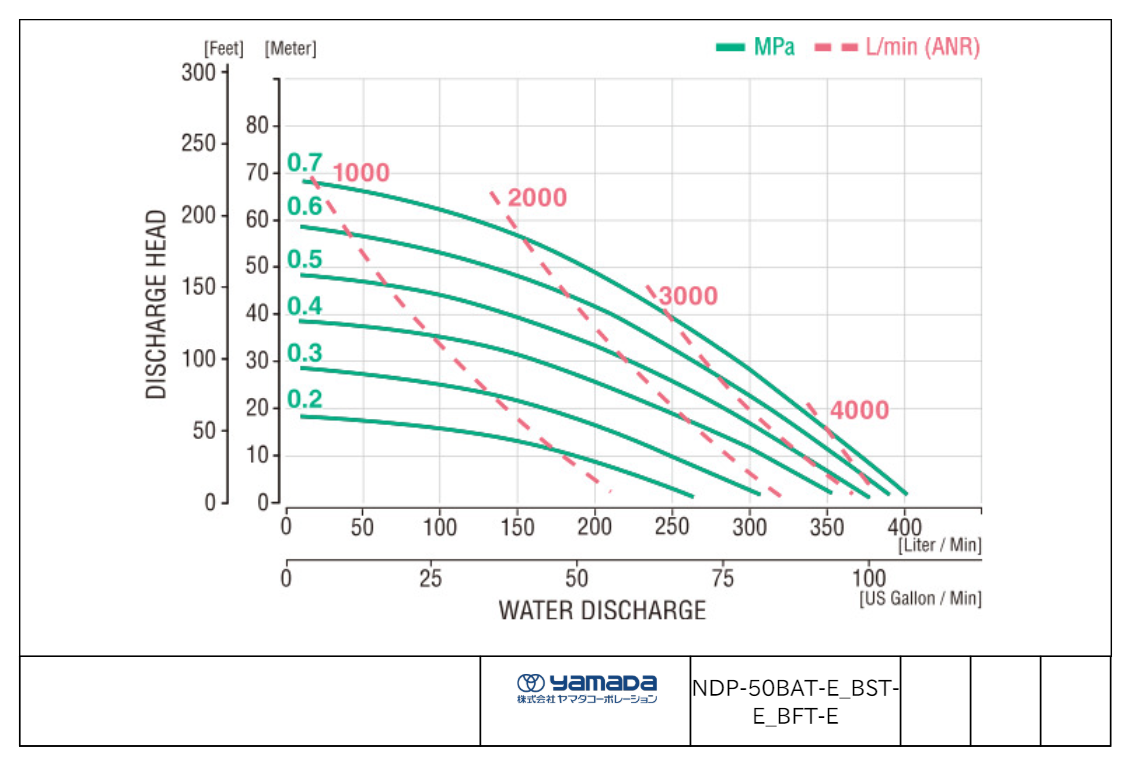

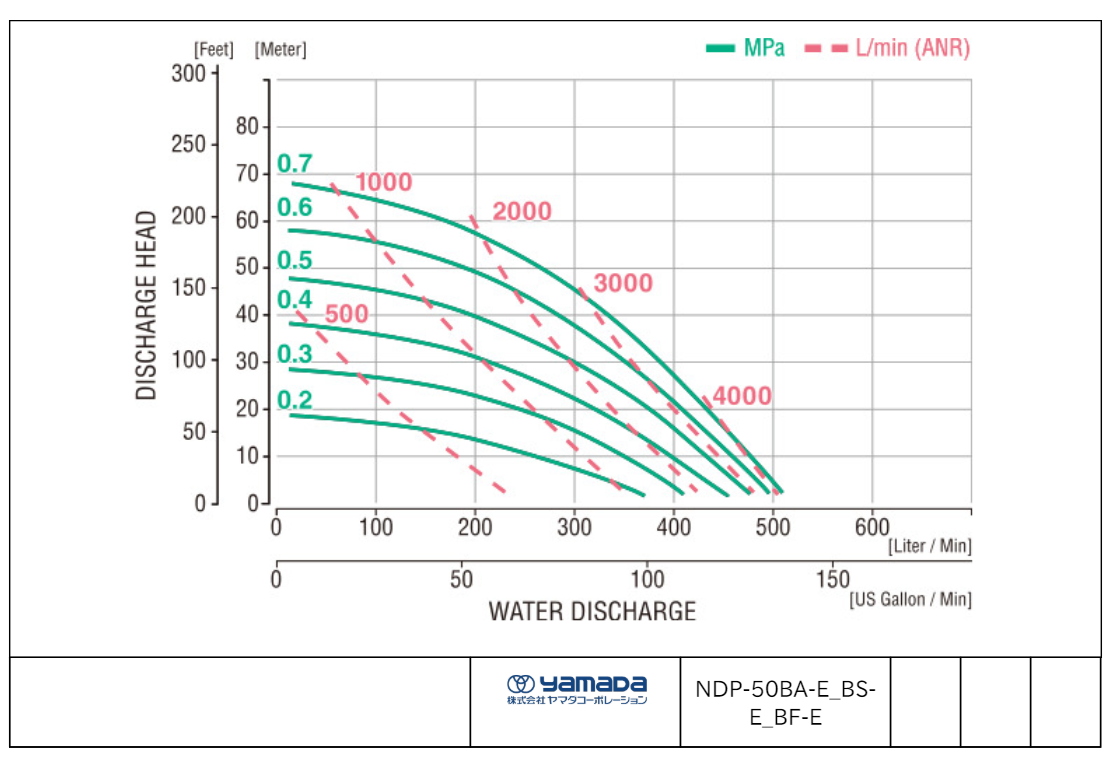

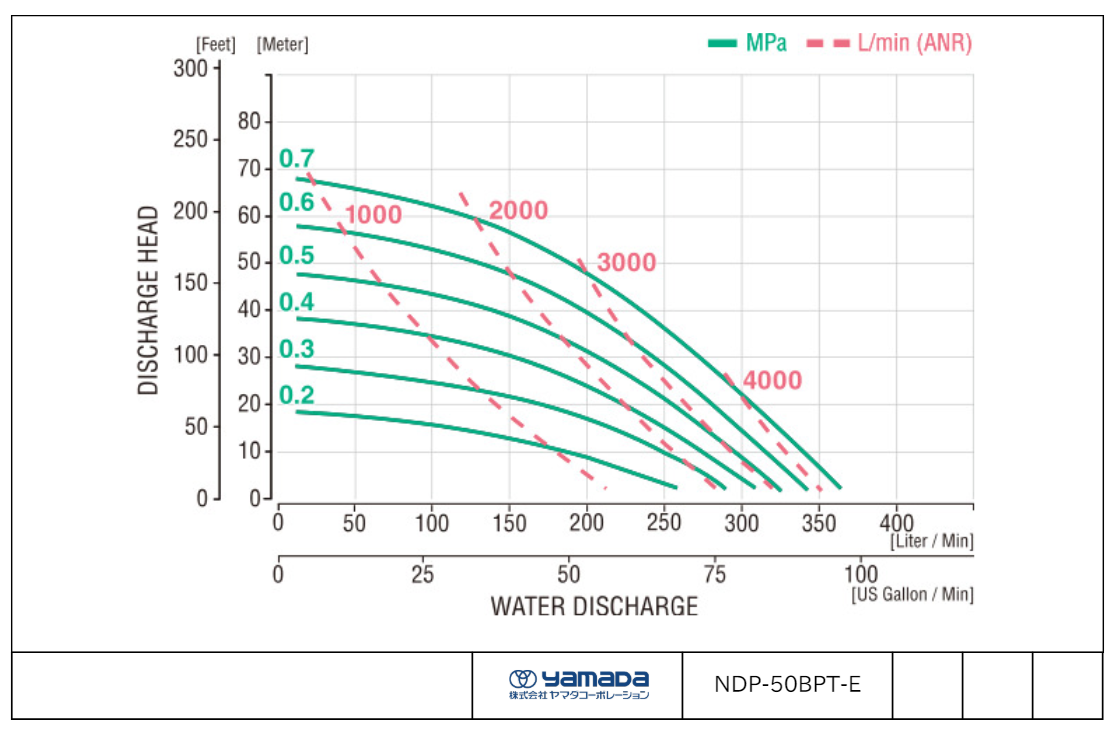

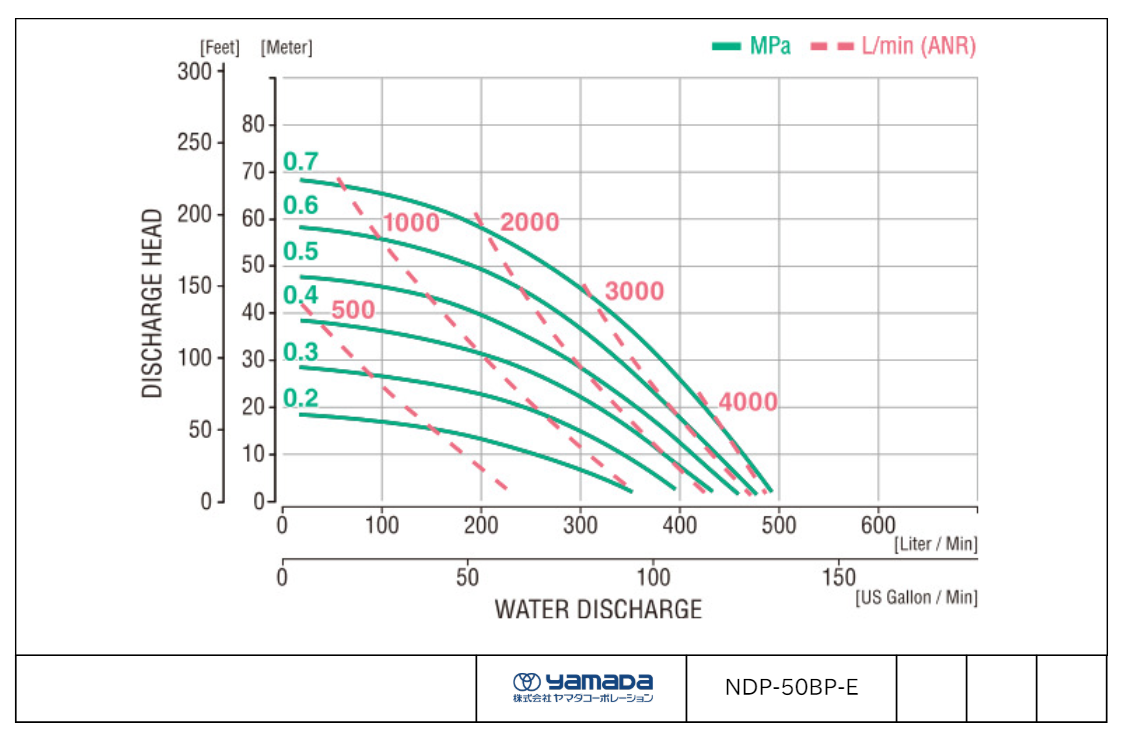

Maximum Flow Rate		Fluorine resin diaphragm: 430 L/min 4 Other diaphragm: 500 L/min 4			Fluorine resin diaphragm: 360 L/min 4 Other diaphragm: 490 L/min 4
Maximum Air Consumption		Fluorine resin diaphragm: 4500 L/min Other diaphragm: 4000 L/min
Maximum Size Solid		Maximum 8 mm
Suction Head Lift		NDP-50B○T-E: 3 m Others: 5 m
Net Weight		36.0 kg	53.0 kg	64.0 kg	34.0 kg

*1 The pipe length from the air supply valve (solenoid valve, etc.) to the pump shall be 1.5 m or less. If piping from the exhaust port of the air supply valve to another location, the pipe length to the end of the exhaust port shall be 5 m or less.

*2 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.

*3 The water discharge is provided as a rough approximation only. It will differ depending on the usage conditions, etc.

*4 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
