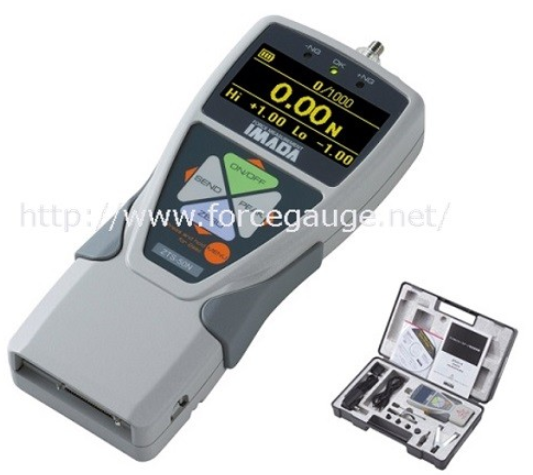

ZTA-200N
Đồng hồ điện tử đa chức năng Imada

Chuyên mục: Đồng hồ điện tử đa chức năng Imada

LIÊN HỆ

Đặc tính
Dòng ZTA IMADA là dòng máy đo lực hiện đại. Nó có tất cả các chức năng của dòng ZTS và các chức năng bổ sung cơ bản.

Đầu ra dữ liệu trực tiếp cho ổ USB Flash Drive
Không chỉ lưu trữ dữ liệu mà còn có thể xuất dữ liệu liên tục cho ổ USB tần số 100Hz, 50Hz hoặc 1Hz. (Tốc độ lấy mẫu có thể lựa chọn.)

Luân chuyển I/O
Kết nối chân đế với thang đo tuyến tính (linear scale) hoặc dải DMK tuyến tính tích hợp, có thể thực hiện đo lường cCuyển đổi lực *
* Dòng Đơn vị Đo lường chuyển đổi lực FSA Series bao gồm các mục cần thiết cho việc đo lường và phân tích chuyển lực.
[Các tính năng và chức năng chung của Series ZT]
Để đo lường chính xác lực
Máy đo lực lượng kỹ thuật số IMADA Dòng ZT đo các lực nén và lực căng.
Khoảng đo từ 2N (200gf) đến 1000N (100kgf).
Độ chính xác +/- 0,2% F.S. và tốc độ lấy mẫu cao 2000Hz nắm bắt các giá trị kiểm tra lực chính xác
Đèn, Tính hiển thị cao
Màn hình áp dụng công nghệ OEL. Cho phép hiển thị các giá trị lực, đơn vị, … rất rõ ràng.
Màn hình hiển thị có 3 dòng riêng biệt. Chúng hiển thị lực và các thông tin cần thiết cùng lúc
Ví dụ như ngày tháng, thời gian, điểm thiết lập cao / thấp và số lượng dữ liệu được lưu trữ.
Các đèn LED phía trên máy đo lực giúp dễ dàng kiểm tra xem có hiển thị lực giữa các điểm cài đặt hay không.
Chức năng hữu ích
Dòng ZTS trang bị rất nhiều chức năng hữu ích để đo lực.
Chức năng giữ giá trị cao nhất, chức năng gửi dữ liệu (lên đến 1000 điểm cho bộ nhớ trong),
Quyết định Pass / Fail ... Có thể thực hiện các phép đo lực có khả năng hoạt động cao.
Đầu ra dữ liệu
Nhiều loại tín hiệu đầu ra như USB, analog, RS232C, ...
Sử dụng phầm mềm ghi ZT kèm, ZTS có thể xuất dữ liệu được lưu trữ ở bộ nhớ trong sang PC.
Cũng có thể xuất dữ liệu thử nghiệm liên tục 10 dữ liệu / giây.
Sử dụng phần mềm tùy chọn Force Recorder (Light / Standard), vẽ đồ thị thời gian 2000 dữ liệu / giây trên PC.
Lý tưởng cho các phân tích chi tiết.

Specifications for High Functionality Model Digital Force Gauge ZTA series

Model	ZTA
Feature	Advanced model with various functions such as data saving in USB memory stick, displacement I/O and more.
Accuracy	+/-0.2%F.S.+/-1digit
Unit of measurement (*1)	N, kgf, lbf (*2)
Display	4-digit Organic EL
Display update	16 / sec
Sampling rate	2000 data / sec at maximum (*3)
Battery	8 hours (2 hours charge) (*4)
Safe overload rating	Approx.200%F.S.
Operating environment	Temperature: 0 to +40 degree Celsius, Humidity: 20 to 80%RH
Function	Customized display (header and footer), Peak hold (tension and compression), Internal 1000 points data memory, Comparator (judgment of OK or NG), Reversible display, Sign inversion, Zero clear timer, +NG alarm, Off timer (auto power off), Dumping,Time display, 1st/2nd peak,Displacement detection at force peak value, Displacement zero reset at selected force, setting lock
Output	USB, RS232C, Mitutoyo digimatic (*5), 2 VDC analog output (D/A), Comparator 3 steps (-NG/OK/+NG), Overload alarm, Sub comparator 2 steps (output of large or small judgment), USB flash drive, Displacement.
Overload warning	Approx.110%F.S. (Warning message and alarm )
External connecting switch	SEND (a point of contact holding), Zero reset, Peak ON/OFF setting
Available linear scales (*6)	– Online driver output (a line receiver according to RS422/485 must be built in.) – Open collector output (Voltage drop between contacts must be smaller than 0.5V.
Weight	Approx.490g (*7)
Dimensions	Please refer to dimensions.
Accessory(*6)	AC adapter, Inspection certificate, CD driver (including simple software for data logging), Attachments (The set of attachments varies according to range.), USB cable,Carrying case, Adaptor for USB flash drive. (*8)

*1 These are the specifications for International model. Please note that this unit is different from Japanese domestic model and international one.
*2 [N indication] The indication of 2N and 5N models is mN or N. The indication of 1000N,2500N and 5000N model is N or kN.
[kgf indication] The indication of 2N and 5N models is gf.
[lbf indication] The indication of 2N and 5N models is ozf.
*3 Up to 100 data/sec. is saved in USB memory (selectable among 1, 50, and 100 /sec)
*4 The battery is more consumed when connected to USB flash drive or a linear scale.
*5 Not always available for Mitutoyo digimatic products.
*6 Some linear scales could not be available even if they meet the mentioned specifications.
*7 Weight is slightly different according to range.
*8 USB flash drive is not included.

Model List for High Functionality Model Digital Force Gauge ZTA series

Model	Range	Display	Resolution	Thread
ZTA-2N	2N (200gf)	2.000N/2000mN (200.0gf)	0.001N/1mN (0.1gf)	M6
ZTA-5N	5N (500gf)	5.000N/5000mN (500.0gf)	0.001N/1mN (0.1gf)
ZTA-20N	20N (2kgf)	20.00N (2.000kgf)	0.01N (0.001kgf)
ZTA-50N	50N (5kgf)	50.00N (5.000kgf)	0.01N (0.001kgf)
ZTA-100N	100N (10kgf)	100.0N (10.00kgf)	0.1N (0.01kgf)
ZTA-200N	200N (20kgf)	200.0N (20.00kgf)	0.1N (0.01kgf)
ZTA-500N	500N (50kgf)	500.0N (50.00kgf)	0.1N (0.01kgf)
ZTA-1000N	1000N (100kgf)	1000N/1.000kN (100.0kgf)	1N/0.001kN (0.1kgf)
