Dòng NDP-P25 (Chống ăn mòn cao)

Chuyên mục: NDP: Dòng P

Bơm chống ăn mòn cao! Thiết kế an toàn chống cháy nổ

Polypropylen (PP-GF) có khả năng chống ăn mòn cao được sử dụng cho bộ phận chuyển mạch không khí.

Đây là loại hoàn toàn tự mồi, bơm chất lỏng hiệu quả mà không cần mồi .
Nó có cấu trúc an toàn không yêu cầu biện pháp chống cháy nổ nên có thể sử dụng ở bất cứ đâu.

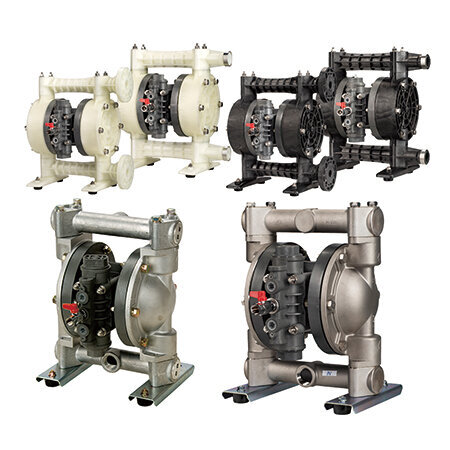

Dòng NDP-P25 có đường kính danh nghĩa là 1" (25 mm) và tốc độ xả tối đa khoảng 160 L/phút.
Đường kính hạt đi qua tối đa là 3 mm trở xuống.

Công dụng chính

Chuẩn bị nguyên liệu thô (các loại dung môi) / Vận chuyển chất lỏng dễ cháy vào khu vực chống cháy nổ / Vận chuyển nguyên liệu và phụ gia thực phẩm / Cung cấp chất lỏng làm sạch đường ống / Thu gom dầu thải và nước thải / Vận chuyển cồn, chất khử trùng và dung môi

LIÊN HỆ

ĐẶC TRƯNG

■ Polypropylen có khả năng chống ăn mòn cao (PP-GF) được sử dụng trong bộ phận chuyển mạch không khí.

Nó có khả năng chống ăn mòn và không dễ bị rỉ sét, vì vậy nó có thể được sử dụng để vận chuyển hóa chất và các chất lỏng mang khác nhau.

■ Van chuyển khí được thiết kế độc đáo của Yamada "C Spool"
Van chuyển khí, là trái tim của bơm màng, hoàn toàn không có dầu và không cần bôi trơn thường xuyên.
Hỗ trợ vận hành bằng lò xo loại C ngăn chặn các điểm dừng trung gian và đạt được hoạt động ổn định.

Lò xo loại C ngăn chặn các điểm dừng trung gian và đạt được hoạt động ổn định.	Được trang bị nút đặt lại để giảm thiểu thời gian ngừng hoạt động trong trường hợp máy bơm dừng do mòn van chuyển mạch khí .

Cả van chuyển khí hoàn toàn không dầu và van điều khiển kích hoạt van chuyển khí ở giới hạn hành trình đều là thiết kế không dầu. Không cần bôi trơn thường xuyên.	Dễ dàng thay thế Không cần tháo rời máy bơm khi thay thế.

THÔNG SỐ KỸ THUẬT

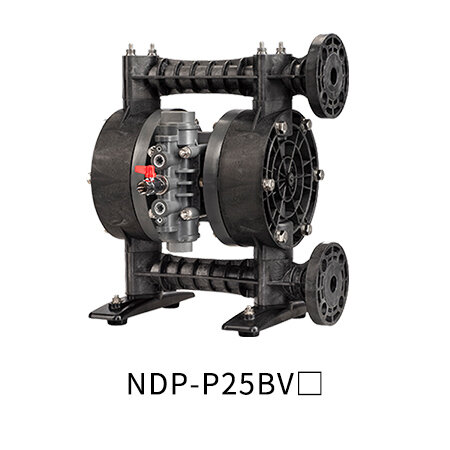

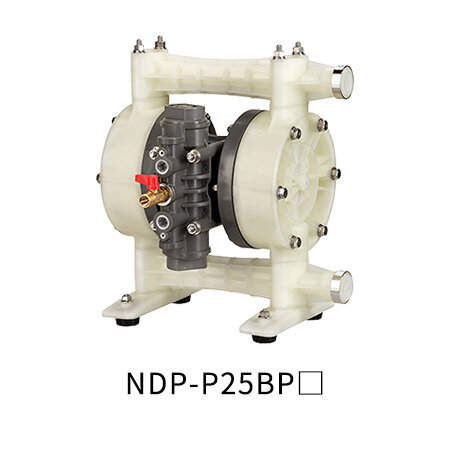

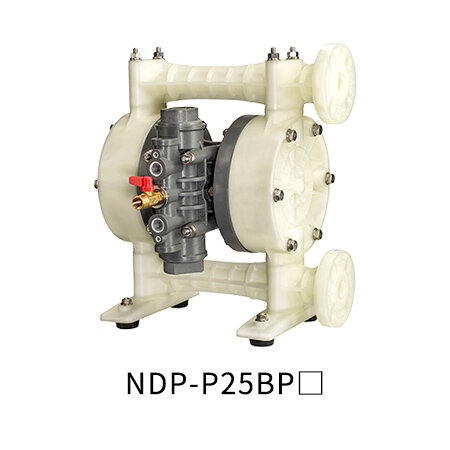

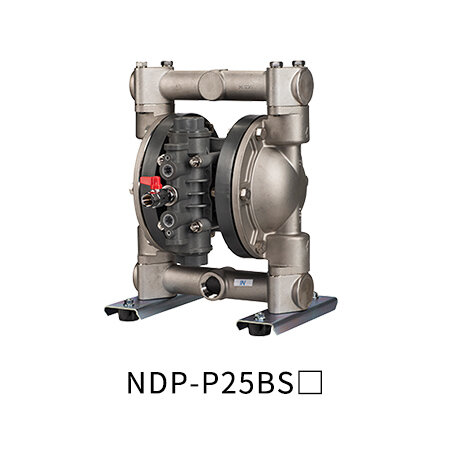

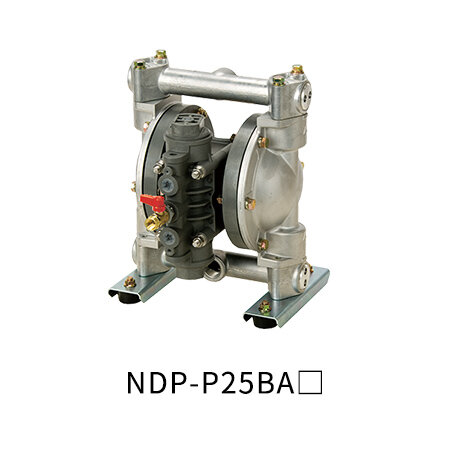

Body Material		A:Aluminum （ADC12）	S:Stainless Steel （SCS14）	P:GF Polypropylene（PP-GF）	P:GF Polypropylene（PP-GF）	V: CF Kynar(R) （PVDF-CF）	V: CF Kynar(R)（PVDF-CF）
Diaphragm Material
C: Neoprene (CR)		NDP-P25BAC （854115）	NDP-P25BSC （854129）	NDP-P25BPC （854157）	NDP-P25BPC-FL（854178）	－	－
N: Buna N (NBR)		NDP-P25BAN （854116）	NDP-P25BSN （854130）	NDP-P25BPN （854158）	NDP-P25BPN-FL（854179）	－	－
E: EPDM		NDP-P25BAE （854117）	NDP-P25BSE （854131）	NDP-P25BPE （854159）	NDP-P25BPE-FL（854180）	NDP-P25BVE （854950）	NDP-P25BVE-FL（854961）
V: Viton(R) (FKM)		NDP-P25BAV （854118）	NDP-P25BSV （854132）	NDP-P25BPV （854160）	NDP-P25BPV-FL（854181）	NDP-P25BVV （854951）	NDP-P25BVV-FL（854962）
T: PTFE		NDP-P25BAT （854119）	NDP-P25BST （854133）	NDP-P25BPT （854161）	NDP-P25BPT-FL（854182）	NDP-P25BVT （854952）	NDP-P25BVT-FL（854963）
H: Hytrel(R) (TPEE)		NDP-P25BAH （854120）	NDP-P25BSH （854134）	NDP-P25BPH （854162）	NDP-P25BPH-FL（854183）	NDP-P25BVH （854953）	NDP-P25BVH-FL （854964 ）
S: Santoprene(R) (TPO)		NDP-P25BAS （854121）	NDP-P25BSS （854135）	NDP-P25BPS （854163）	NDP-P25BPS-FL （854184）	－	－
H/T: Hytrel(R) (TPEE)		NDP-P25BAH/T （854217）	NDP-P25BSH/T （854218）	NDP-P25BPH/T （854220）	NDP-P25BPH/T-FL （854221）	－	－
Wetted Parts Materia
Ball Valve		NDP-P25B○H: NBR NDP-P20B○H/T: PTFE Others: Same as the diaphragm material
Valve Seat		SMS1025	SUS316	PP-GF		PVDF-CF
Valve Stopper		ADC12	SCS14
Center Disk		NDP-P20BAT: A5056 Others: SUS316	SUS316	PP-GF SCS13 (Insert material)		PVDF-CF SCS13 (Insert material)
Specifications
Nominal Diameter		1" (25 mm)
Material Connection	Suction Port	Rc 1			JIS flange10K 25A equivalent	Rc 1	JIS flange 10K 25A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 3/8
	Exhaust Port	Rc 3/4
Air Supply Pressure		0.2~0.7 MPa *1
Maximum Discharge Pressure		0.7 MPa
Water Discharge/Cycle		Fluorine resin diaphragm: 500 mL 2 Other diaphragm: 600 mL 2

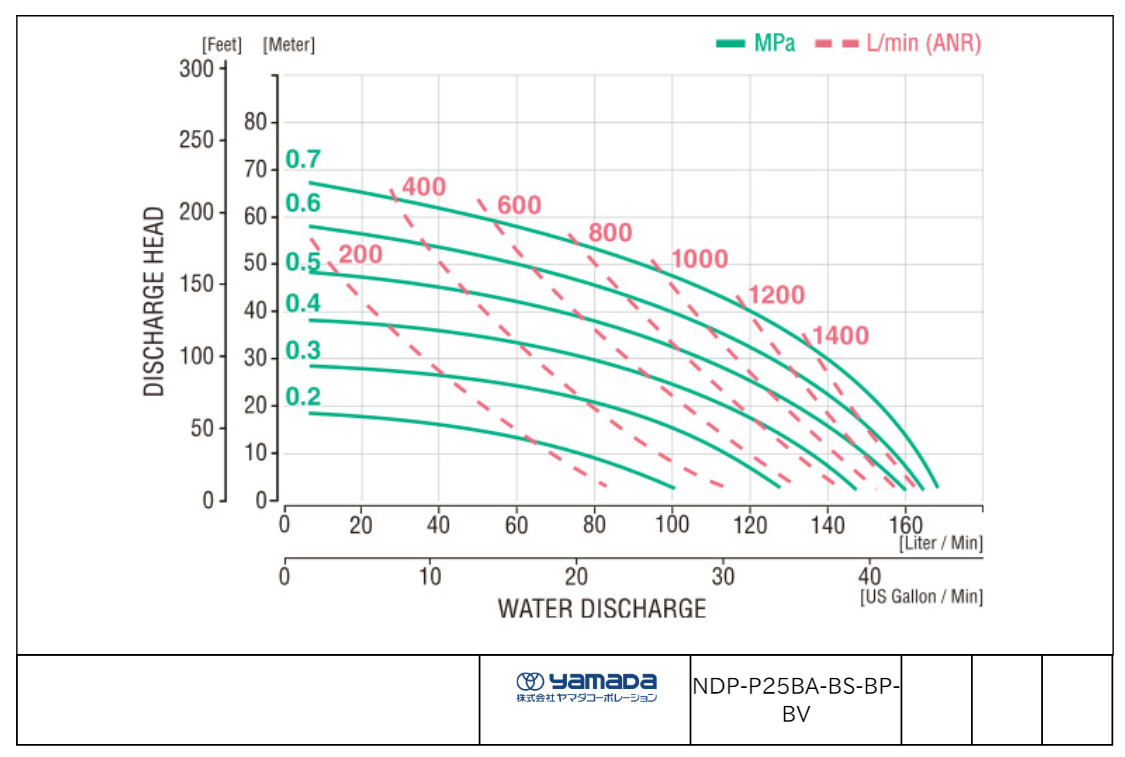

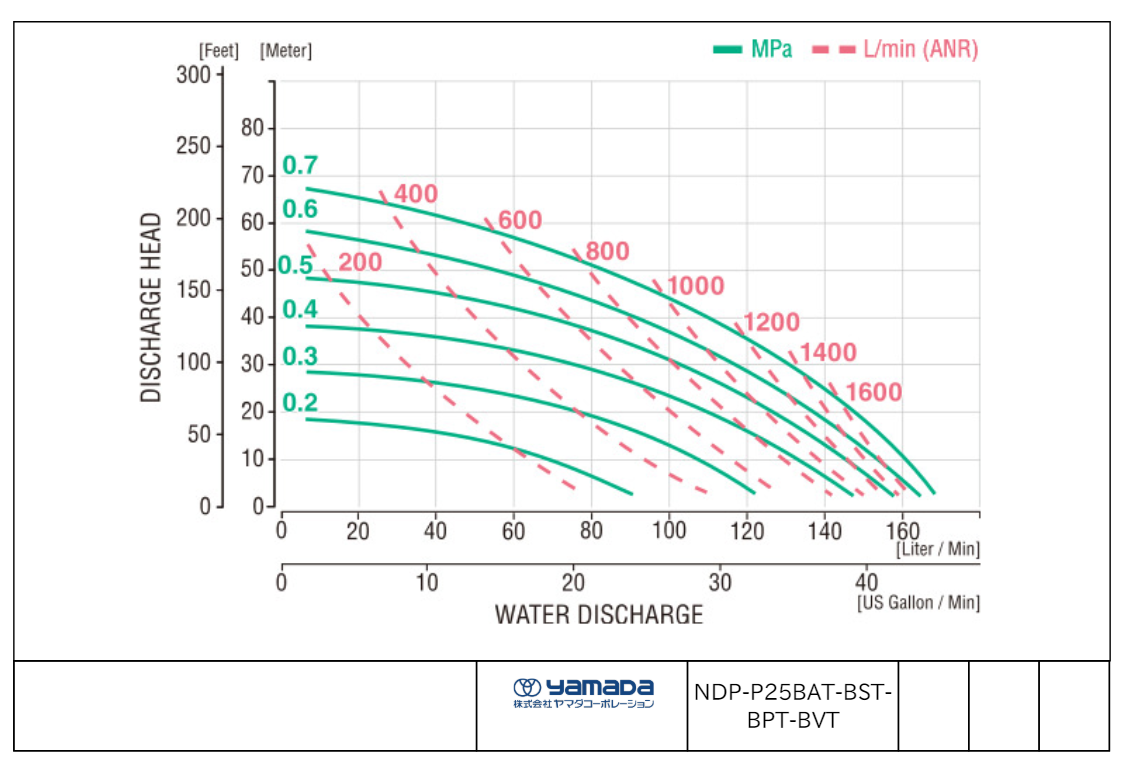

Maximum Flow Rate		160 L/min *3
Maximum Air Consumption		Fluorine resin diaphragm: 1800 L/min (ANR) Other diaphragm: 1600 L/min (ANR)
Maximum Size Solid		Maximum 3 mm
Suction Head Lift		NDP-P25B○T: 2 m Others: 5 m
Net Weight		11.0 kg	18.0 kg	9.5 kg	9.5 kg	12.0 kg	12.0 kg

*1 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.
*2 The water discharge is provided as a rough approximation only. It will differ depending on the usage conditions, etc.
*3 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
