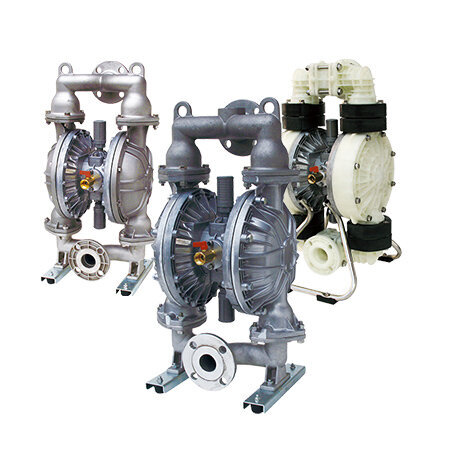

Dòng NDP-H40

Chuyên mục: NDP: Dòng H

Áp suất xả cao nhất của ngành! Thiết kế an toàn chống cháy nổ

Được trang bị van chuyển đổi không khí cơ học hỗ trợ vận hành tốc độ thấp và áp suất đẩy cao.

Đây là loại hoàn toàn tự mồi, bơm chất lỏng hiệu quả mà không cần mồi .
Nó có cấu trúc an toàn không yêu cầu biện pháp chống cháy nổ nên có thể sử dụng ở bất cứ đâu.
Dòng NDP-H40 có đường kính danh nghĩa là 1 1/2" (40 mm) và tốc độ xả tối đa khoảng 370 L/phút.
Đường kính hạt đi qua tối đa là 7 mm trở xuống.

■ Công dụng chính

Cung cấp cho máy ép lọc/ Tuần hoàn và phun chất tách khuôn, bơm thoát nước thải nhà máy, dầu thải/ Cung cấp dầu, nước làm mát, sơn,..

LIÊN HỆ

TÍNH NĂNG

■ Dành cho áp suất xả cao và vận hành ở tốc độ thấp

Đạt được áp suất xả cao nhất trong ngành lên tới 0,85 MPa và hành trình ổn định ngay cả khi vận hành ở tốc độ thấp.

■ Phạm vi áp suất vận hành mở rộng
Cho phép giảm tải lên vật liệu nhờ vận hành ở áp suất thấp.

■ Thông số kỹ thuật giảm tổn thất khí truyền động
Các thông số kỹ thuật đạt được hiệu quả tiết kiệm năng lượng và tăng cường áp lực đẩy vào của vật liệu được sử dụng.

◆Công tắc cơ

Đạt được áp suất thấp, vận hành tốc độ thấp và áp suất cao khi đẩy vào

Hoạt động của van trượt được liên kết với thanh trung tâm nối với màng ngăn bên trái và bên phải cho phép hành trình trái và phải và hoạt động chuyển mạch đáng tin cậy của màng ngăn.

cơ khí_switching.jpg

THÔNG SỐ KỸ THUẬT

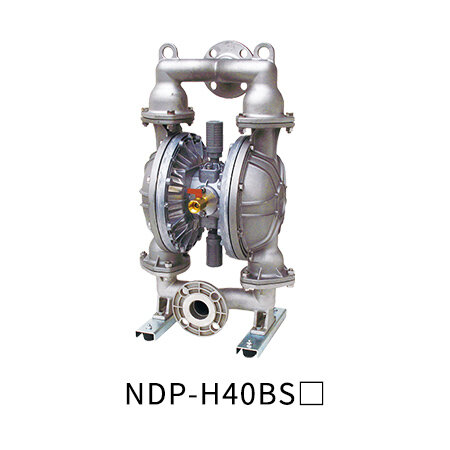

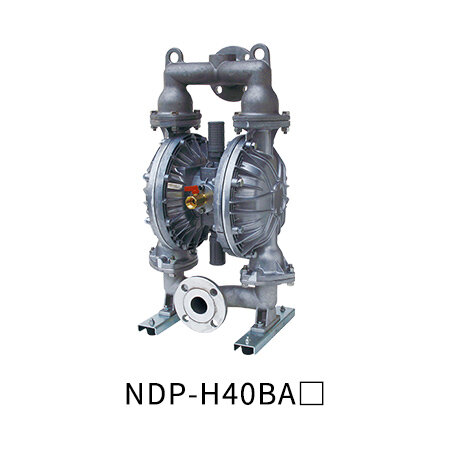

Body Material		A: Aluminum （ADC12/AC4C-T6）	S: Stainless Steel （SCS14）	F: Cast Iron （FC250）	P: GF Polypropylene（PP-GF）
Diaphragm Material
C: Neoprene (CR)		NDP-H40BAC （854331）	NDP-H40BSC （854347）	NDP-H40BFC （854370）	NDP-H40BPC （854386）
N: Buna N (NBR)		NDP-H40BAN （854332）	NDP-H40BSN （854348）	NDP-H40BFN （854371）	NDP-H40BPN （854387）
E: EPDM		NDP-H40BAE （854333）	NDP-H40BSE （854349）	NDP-H40BFE （854372）	NDP-H40BPE （854388）
V: Viton(R) (FKM)		NDP-H40BAV （854334）	NDP-H40BSV （854350）	NDP-H40BFV （854373）	NDP-H40BPV （854389）
T: PTFE		NDP-H40BAT （854335）	NDP-H40BST （854351）	NDP-H40BFT （854374）	NDP-H40BPT （854390）
H: Hytrel(R) (TPEE)		NDP-H40BAH （854336）	NDP-H40BSH （854352）	NDP-H40BFH （854375）	NDP-H40BPH （854391）
S: Santoprene(R) (TPO)		NDP-H40BAS （854337）	NDP-H40BSS （854353）	NDP-H40BFS （854376）	NDP-H40BPS （854392）
H/T: Hytrel(R) (TPEE)		NDP-H40BAH/T （854338）	NDP-H40BSH/T （854354）	NDP-H40BFH/T （854377）	NDP-H40BPH/T （854393）
Wetted Parts Material
Ball Valve		NDP-H40B○H/T: PTFE　Others: Same as the diaphragm material
Valve Seat		NDP-H40BAT: A5056 Others: Same as the diaphragm material	NDP-H40BST: SUS316 Others: Same as the diaphragm material	NDP-H40BFT: SUS316 Others: Same as the diaphragm material	PP
Valve Stopper		Same as the body material (integrated type)
Center Disk		A5056	SUS316	SS400	PP-GF SCS13(Insert material)
Specifications
Nominal Diameter		1·1/2"（40 mm）
Material Connection	Suction Port	JIS flange 10K 40A equivalent		Rc 1·1/2	JIS flange 10K 40A equivalent
	Discharge Port
Air Connection	Supply Port	Rc 1/2 (W/air valve)
	Exhaust Port	Rc 3/4 (W/silencer)
Air Supply Pressure		NDP-H40B○T: 0.15~0.7 MPa 1 Others: 0.1~0.85 MPa 1			NDP-H40BPT: 0.15~0.7 MPa 1 Others: 0.1~0.7 MPa 1
Maximum Discharge Pressure		NDP-H40B○T: 0.7 MPa Others: 0.85 MPa			0.7 MPa
Water Discharge/Cycle		Fluorine resin diaphragm: 0.9 L 2 Other diaphragm: 2.3 L 2

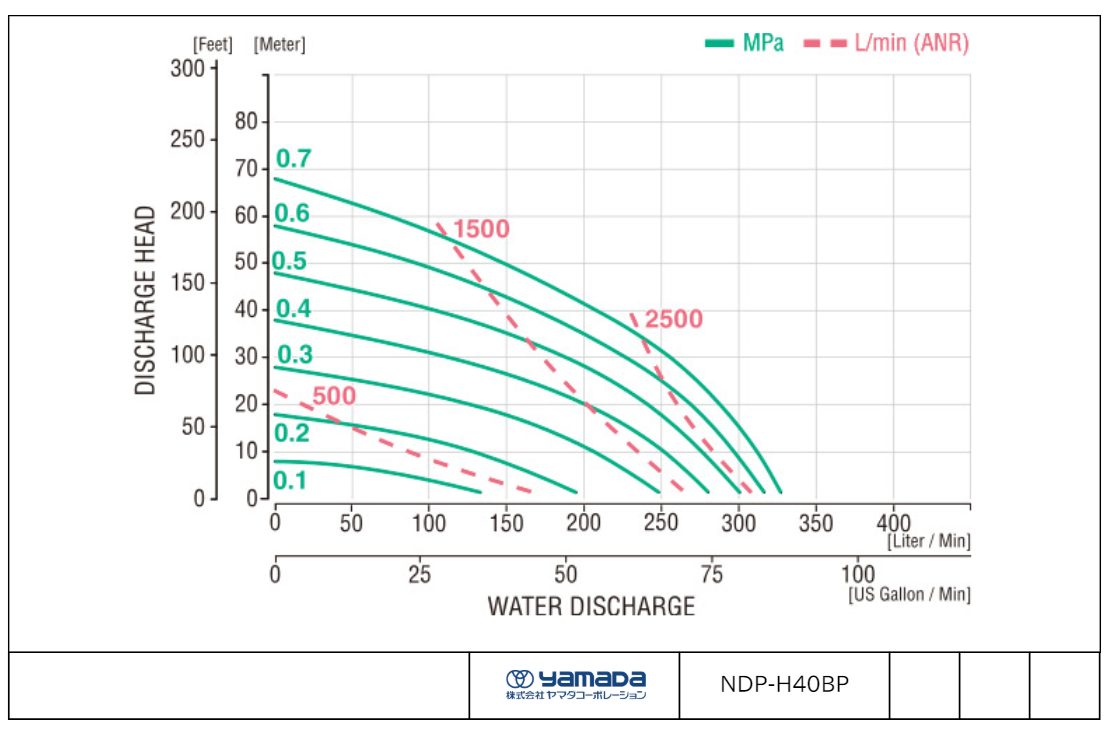

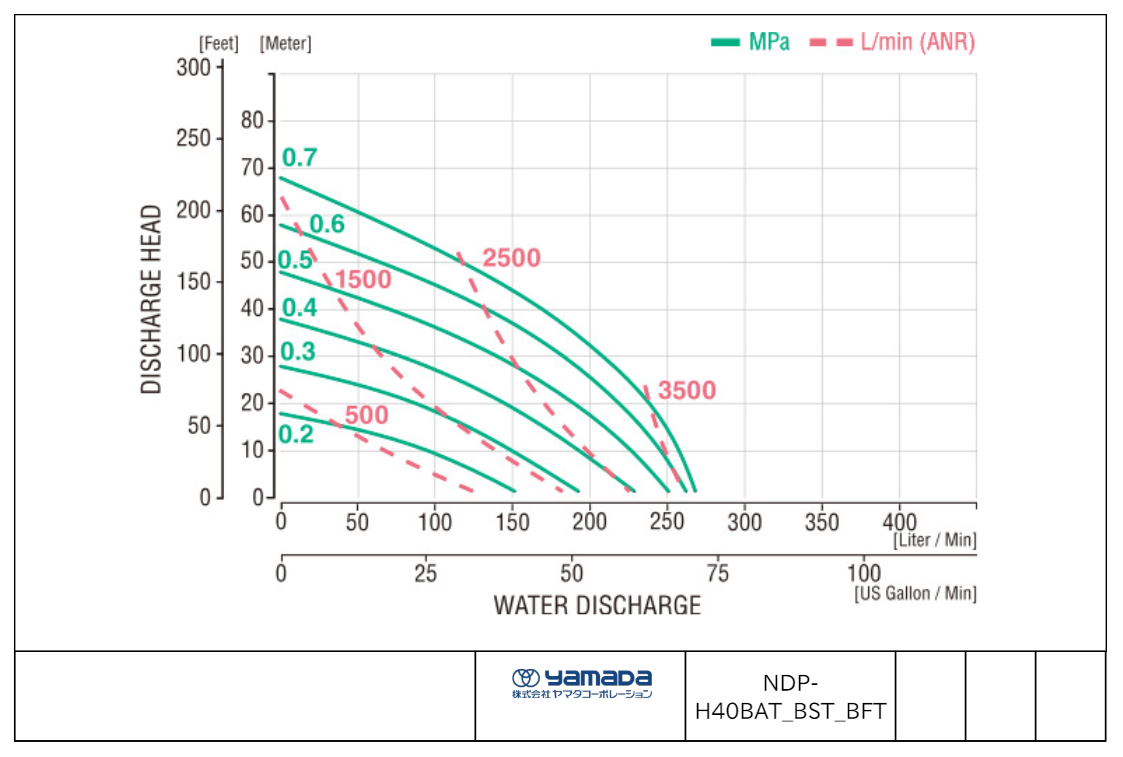

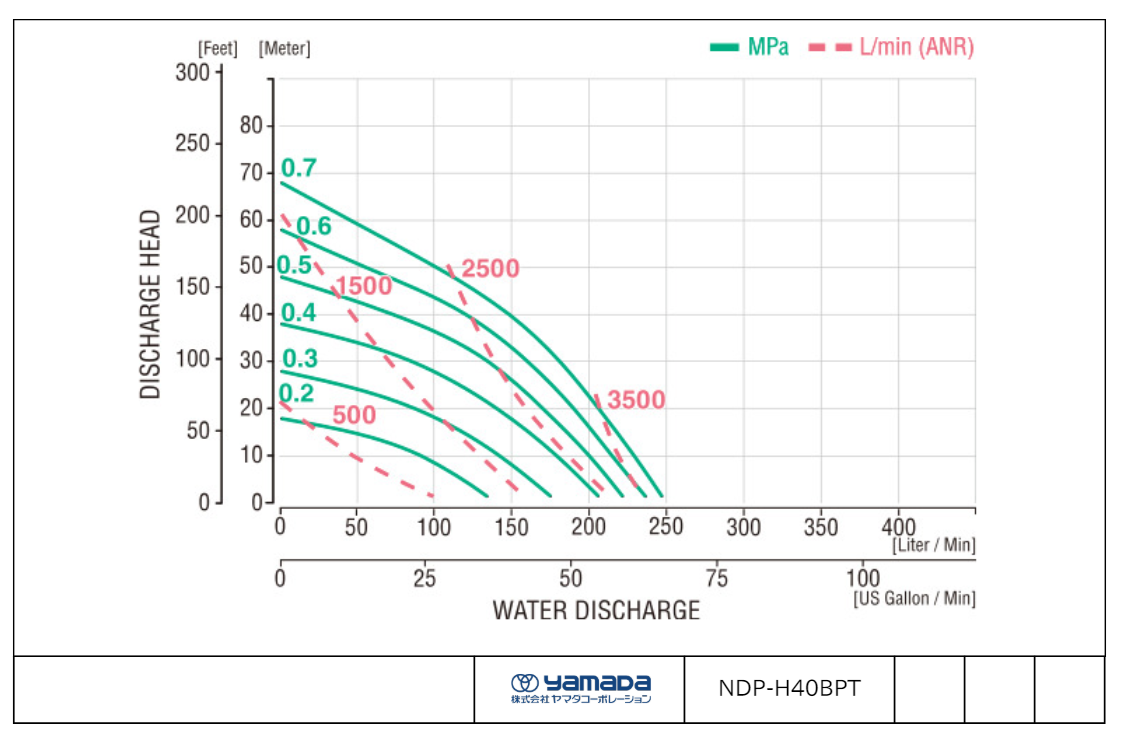

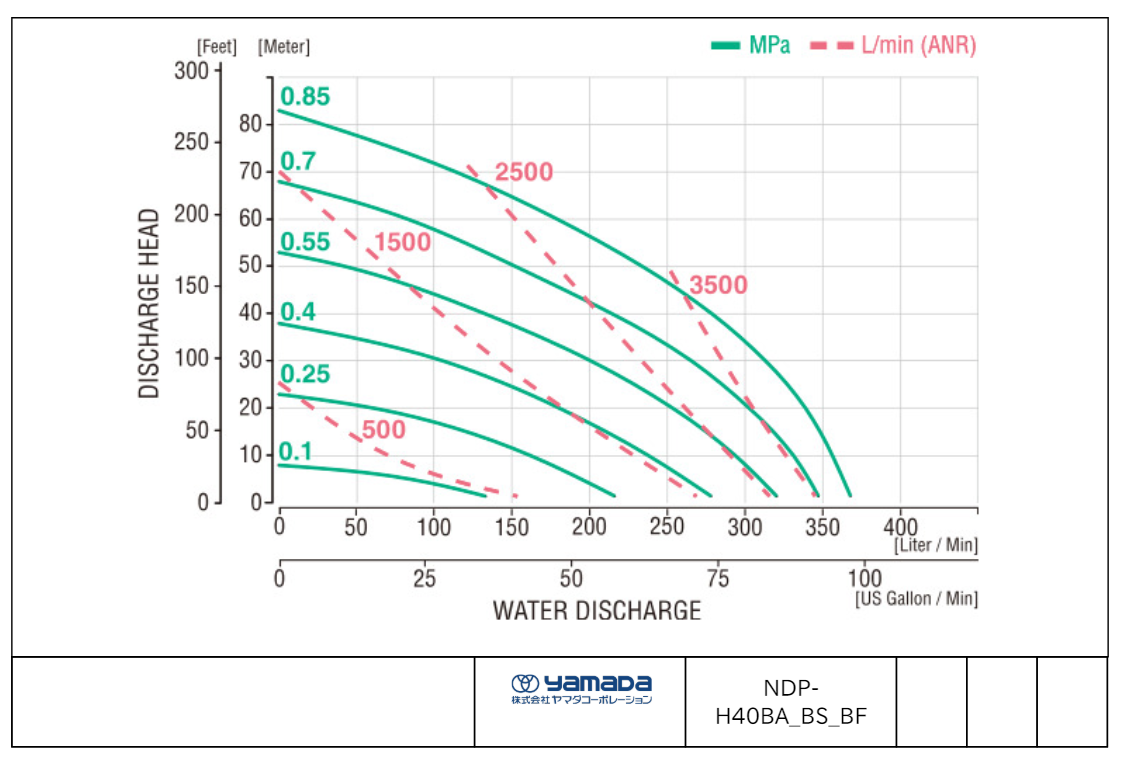

Maximum Flow Rate		Fluorine resin diaphragm: 270 L/min 3 Other diaphragm: 370 L/min 3			Fluorine resin diaphragm: 250 L/min 3 Other diaphragm: 320 L/min 3
Maximum Air Consumption		Fluorine resin diaphragm: 4000 L/min (ANR) Other diaphragm: 4500 L/min (ANR)
Maximum Size Solid		Maximum 7 mm
Suction Head Lift		NDP-H40B○T: 3 m Others: 5 m
Net Weight		NDP-H40BAT: 24.5 kg Others: 26.0 kg	NDP-H40BST: 40.0 kg Others: 41.3 kg	NDP-H40BFT: 42.8 kg Others: 44.0 kg	24.0 kg

*1 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.
*2 The water discharge is provided as a rough approximation only. It will differ depending on the usage conditions, etc.
*3 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
