Dòng G15

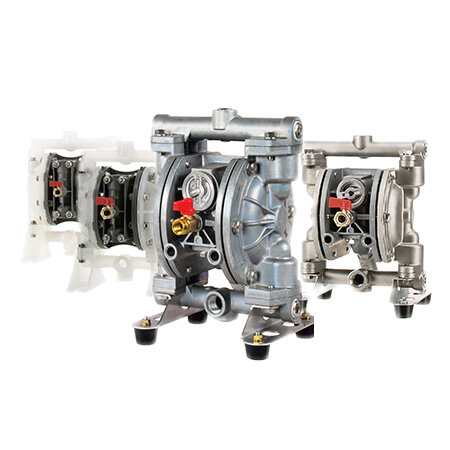

  • G-151.jpg

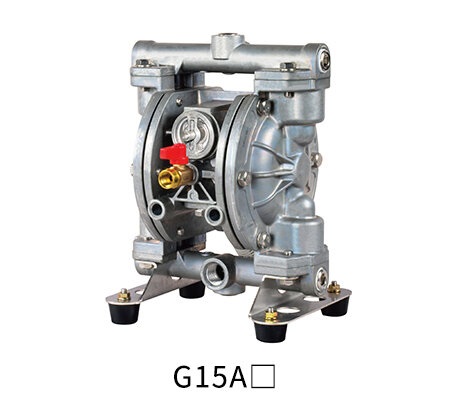

  • G15A1.jpg

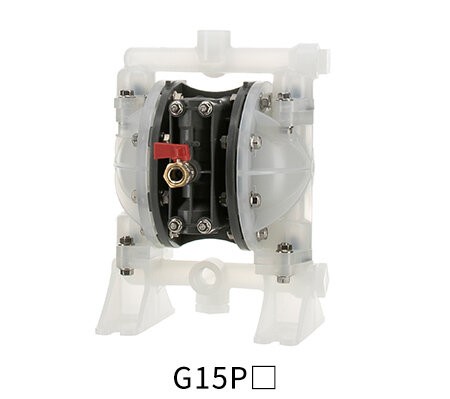

  • G15P1.jpg

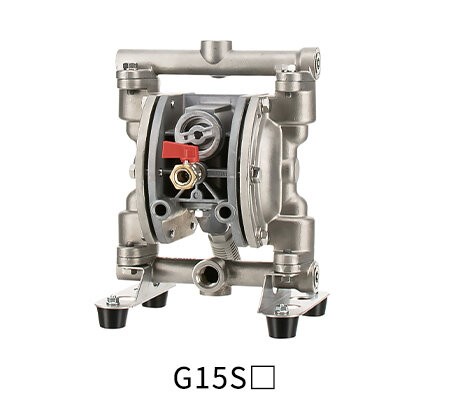

  • G15S1.jpg

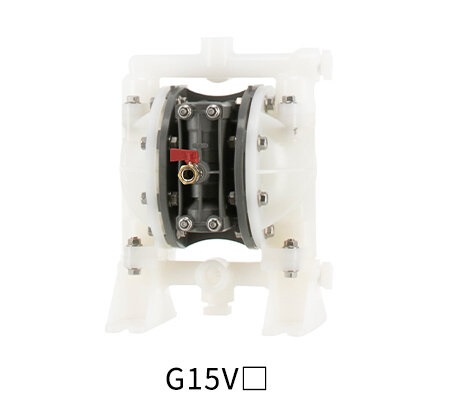

  • G15V1.jpg

Dòng G15

Chuyên mục: Dòng G

Cấu trúc đơn giản giúp bảo trì dễ dàng!
- Dòng G15 là bơm màng có thể vận chuyển nhiều loại chất lỏng, chất lỏng có tính ăn mòn cao, chất lỏng có độ nhớt cao .

- Mặc dù nhỏ gọn nhưng có lưu lượng tối đa 62L/phút
- Màng ngăn được thiết kế mới tăng tốc độ dòng chảy tối đa khoảng 20% ​​so với bơm màng có cùng đường kính .

- Không cần mồi (tự mồi)
- Nó có cấu trúc an toàn không yêu cầu biện pháp chống cháy nổ nên có thể sử dụng ở bất cứ đâu.
- Kiểm soát điểm dừng và lượng xả đầu tiên một cách dễ dàng và an toàn bằng cách mở và đóng van

- Dòng G15 có đường kính là 1/2" (15 mm) và tốc độ xả tối đa khoảng 62L/phút.

- Kích thước hạt đi qua tối đa là 1mm hoặc nhỏ hơn.


■ Ứng dụng:
Bơm cồn/ etanol/ dầu bôi trơn/ dầu thuỷ lực/ sơn/ mực/ nước thải/v.v....
Phun men

LIÊN HỆ

ĐẶC TRƯNG
■ Nhỏ gọn nhưng lưu lượng cao
- Màng ngăn được thiết kế mới, nhỏ nhưng có tốc độ dòng chảy lớn


■Cơ cấu chuyển mạch không khí "S spool"
- Cơ chế van chuyển đổi không khí mới có hiệu suất cao và độ tin cậy cao giúp giảm thiểu nguy cơ máy bơm bị chết máy.




Spool (spool) + thanh trung tâm mới giúp ngăn chặn các điểm dừng trung gian.

=> Giảm thiểu nguy cơ dừng trung gian ngay cả khi vận hành ở tốc độ thấp		 Thiết kế không có Pilot Valve

=> ít bộ phận => giảm hư hỏng		 Hoàn toàn không dầu


=> không cần bôi trơn thường xuyên.
stepspool.jpg pilotvalve.jpg oilfree_s.jpg




■ Thiết kế nhỏ gọn
- Nhỏ gọn hơn so với dòng NDP-15 có cùng đường kính,
- Phù hợp để gắn trên thiết bị.




■ Có thể tự do lắp đặt
- Kết nối theo nhiều hướng IN/OUT khác nhau. (tổng 4 hướng)
- Bằng cách thay đổi vị trí lắp đặt có thể thay đổi hướng của chất lỏng (cổng ở giữa là tiêu chuẩn)

THÔNG SỐ KỸ THUẬT


- Nhấn chọn một model để xem đường cong hiệu suất tương ứng.

Body Material A: Aluminum
(ADC12)		 S: Stainless Steel
（SCS14）		 P: Polypropylene（PP） V: Kynar(R)
（PVDF）
Diaphragm Material
N: Buna N (NBR) G15AN00
(854693)		 G15SN00
(854705)		 G15PN00
(854980)		 －
T: PTFE G15AT00
(854694)		 G15ST00
(854706)		 G15PT00
(854914)		 G15VT00
(854982)
H: Hytrel(R) (TPEE) G15AH00
(854695)		 G15SH00
(854707)		 G15PH00
(854978)		 G15VH00
(854984)
S: Santoprene(R) (TPO) G15AS00
(854696)		 G15SS00
(854708)		 G15PS00
(854915)		 G15VS00
(854983)
Wetted Parts Material
Ball Valve Same as the diaphragm material
Valve Seat A5056 SUS316 PP PVDF
Valve Stopper ADC12 SCS14 PP PVDF
Center Disk A5056 SCS14 PP
SUS304
（Insert material）		 PVDF
SUS304
（Insert material）
Specifications
Nominal Diameter 1/2"(15mm)
Material Connection Suction Port Rc1/2
Discharge Port Rc1/2
Air Connection Supply Port Rc 1/4 (W/air valve)
Exhaust Port Rc 3/8 (W/silencer)
Air Supply Pressure 0.2～0.7Mpa *1
Maximum Discharge Pressure 0.7MPa
Water Discharge/Cycle

G15AN:170mL *2
Others: 160 mL *2

 150mL *2 190mL *2
Maximum Flow Rate

G15AN: 60L/min *3
Others: 58L/min *3

 56L/min *3 62L/min *3
Maximum Air Consumption G15AT: 510 L/min (ANR)
Others: 520 L/min (ANR)		 510L/min（ANR） 700L/min（ANR）
Maximum Size Solid Maximum 1 mm
Suction Head Lift 2m
Net Weight 5.4 kg 8.2 kg 2.6 kg 3.5 kg

*1 The maximum supply air pressure for a type with a resin-made pump body will depend on the liquid temperature.

*2 The water discharge is provided as a rough approximation only. The discharge will differ depending on factors such as the liquid to be transferred and the piping conditions.

*3 Maximum flow rate is a value indicating the pump capacity. We recommend selecting a size that allows some leeway, taking into account the impact on the life span of the diaphragm.
